산업 현장에서 안전은 최우선 가치입니다. 특히 화학, 석유화학, 제약, 식품 등 폭발 위험이 상존하는 특수 환경에서는 일반적인 전기 설비로는 감당할 수 없는 높은 수준의 안전 기준이 요구됩니다.

산업 현장의 핵심 안전 장치인, 방폭 Safety Switch (안전 스위치 - 세이프티 스위치)의 개념부터 그 활용 용도, 현장에 어떻게 적용하는지에 대해 정리하였습니다.

​

최근 BASF 공장에 공급된 R. STAHL 8146/5-V37 방폭 안전 스위치 입니다.

- 모델명 : 8146/5-V37-310-00-0010-K (180A, 400V, 90kW)

​

방폭 Safety Switch, Disconnection Switch - 8146

​

​

▶ 8146/5-V37 Safety Switch 제품 요약

항 목	세부 내용
품 명	8146/5-V37 series
정격 전류	10A ~ 180A
방폭 인증	ATEX, IECEx, KCs, UL, PESO etc.
방폭 등급	Ex db eb IIC T6 / T4 Gb Ex tb IIIC T80 °C / T130 °C Db
보호 등급	IP66
외함 소재	Polyester resin, Glass fibre reinforced (GRP)
부가 구성	1 NO, 1 NC 보조 접점 / Brass Gland Plate 포함
사용 가능 온도	T4 등급 : -40°C ~ +50°C
설치 위치	Zone 1, Zone 2, Zone 21, Zone 22
특이 사항	패드락(자물쇠) 3개까지 잠금 가능, 커버는 전원이 OFF(0)일 때만 분해 가능



1. Safety Switch란 무엇인가?

Safety Switch는 기계나 설비의 전원을 안전하게 차단하여 작업자의 감전, 기계 오작동으로 인한 사고, 또는 설비 손상을

방지하는 데 사용되는 핵심적인 전기 장치입니다. 일반적인 스위치와 달리, Safety Switch는 다음과 같은 특성과 기능을 통해

높은 수준의 안전을 보장합니다.

​

• 부하 차단 기능 (Load Disconnection): 운전 중인 모터나 장비에 흐르는 전류를 안전하게 차단할 수 있는 능력을 갖추고 있습니다. 이는 단순히 전원을 켜고 끄는 것을 넘어, 부하가 걸린 상태에서도 안전하게 회로를 분리할 수 있음을 의미합니다.
• 잠금 기능 (Lockout/Tagout - LOTO): 스위치를 'OFF' 위치에 고정시키고 잠금장치를 사용하여, 작업 중 다른 사람이 임의로 전원을 인가하지 못하도록 하는 기능입니다. 이는 특히 유지보수, 청소, 또는 점검 작업 시 작업자의 안전을 확보하는 데 필수적입니다.
• 분리 기능 (Isolation): 회로를 물리적으로 분리하여 전기가 통하지 않도록 하는 기능으로, 작업자가 설비를 안전하게 다룰 수 있는 환경을 조성합니다.
• 과부하 및 단락 보호 (Overload & Short-circuit Protection): 과부하 또는 단락 전류로부터 장비를 보호하는 기능을 내장하고 있어 설비의 수명을 연장하고 화재 위험을 줄입니다.

​

​

2. Safety Switch, 왜 폭발 위험 지역에 필수적인가?

일반 산업 현장에서도 안전 스위치는 중요하지만, 가스, 증기, 분진 등 폭발성 분위기가 형성될 수 있는 폭발 위험 지역(Hazardous Area)에서는 그 중요성이 배가됩니다. 이러한 환경에서는 스위치의 접점에서 발생하는 작은 스파크나 과열조차도 대형 폭발 사고로 이어질 수 있기 때문입니다.

이러한 위험을 방지하기 위해 방폭 안전 스위치(Explosion-proof Safety Switch)는 다음과 같은 특수 설계 및 인증을 필요로

합니다.

​

• 방폭 구조 (Explosion Protection Type): 폭발성 분위기가 스위치 내부로 침투하는 것을 막거나, 내부에서 발생한 폭발이 외부로 전파되지 않도록 설계됩니다. '내압 방폭(Ex d)', '안전증 방폭(Ex e)', '본질 안전 방폭(Ex i)' 등 다양한 방폭 구조가 있습니다.
• 국제 방폭 인증: ATEX (유럽), IECEx (국제), KOSHA (대한민국) 등 공신력 있는 기관의 방폭 인증을 획득해야만 폭발 위험 지역에 설치 및 사용할 수 있습니다. 이 인증은 제품이 특정 폭발 위험 구역(Zone)과 가스/분진 그룹, 온도 등급에 적합함을 의미합니다.

​

R. STAHL 8146/5-V37 시리즈와 같은 폴리에스터 재질의 방폭 안전 스위치는 이러한 엄격한 요구 사항을 충족하며, 특히 내부식성과 내화학성이 뛰어나 화학 공장과 같은 열악한 환경에 매우 적합합니다.

​

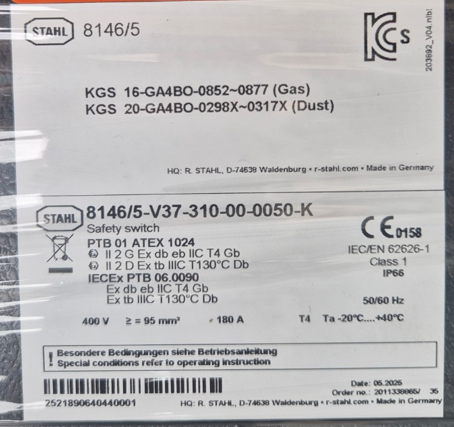

방폭 라벨, KCs 인증

​

​

3. R. STAHL 8146/5-V37 방폭 세이프티 스위치 : 주요 특징 및 이점

이번에 공급한 8146/5-V37-310-00-0010-K 모델의 3극(3-pole) 스위치는 180A의 정격 작동 전류와 400V의 정격 작동 전압 AC를 제공하며, 230V에서 55kW, 400V에서 90kW의 AC-3 개폐 용량이 적용됩니다. (제품 무게: 14.4kg)

​

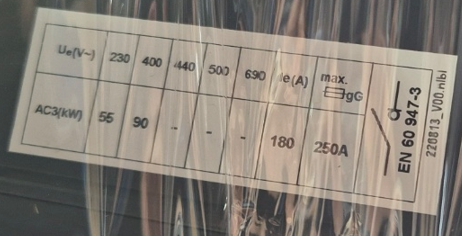

용량 - Voltage & kW





4. 주요 특징 및 이점은 다음과 같습니다:

• 뛰어난 안전성: IEC/EN 62626-1 Class 1에 따라 설계되었으며, AC-3 스위칭 용량을 갖춘 부하 차단 스위치로, 기계 및 시스템 부품을 에너지 공급으로부터 안전하게 분리하여 청소 및 수리 시 작업자의 안전을 보장합니다. 또한 0-위치에서 세 개의 자물쇠로 잠글 수 있어 무단 작동을 방지합니다.
• 폭넓은 적용 범위: 10A에서 180A까지의 넓은 전류 범위를 지원하며, 기존 드라이브뿐만 아니라 가변 주파수 드라이브와도 함께 사용할 수 있어 다양한 산업 환경에 적용 가능합니다.
• 지능형 설계: 주 접점 및 보조 접점을 작동시키는 단일 회전식 액추에이터는 물론, 안전한 연결 해제를 위한 ≥20ms 선행 보조 접점과 같은 지능형 설계는 사용자 편의성과 안전성을 극대화합니다. 커버는 I-위치(전원 인가 상태)에서만 제거할 수 있어 유지보수 중 발생할 수 있는 위험을 최소화합니다.
• 국제 방폭 인증: IECEx(Ex db eb IIC T6/T4 Gb 및 Ex tb IIIC T80°C/T130°C Db) 및 ATEX(II 2 G Ex db eb IIC T6/T4 Gb) 가스 및 분진 방폭 인증을 획득하여 폭발 위험 지역에서도 안심하고 사용할 수 있습니다.

​

​

5. 방폭 Safety Switch의 활용 용도 및 현장 설치 적용 사례

안전 스위치는 산업 현장의 다양한 지점에서 활용되며, 그 설치 목적은 궁극적으로 '인명 안전 확보'와 '설비 보호'에 있습니다.

​

주요 활용 용도:

• 모터 제어 및 차단: 컨베이어 벨트, 펌프, 믹서, 팬 등 대형 모터로 구동되는 설비의 주 전원 차단용으로 사용됩니다. 유지보수 시 모터의 전원을 완전히 차단하여 작업자의 끼임, 감전 사고 등을 방지합니다.
• 장비 비상 정지 (Emergency Stop): 비상 상황 발생 시 즉시 설비의 전원을 차단하여 추가적인 사고를 막는 용도로 활용됩니다.
• 유지보수 및 점검 시 안전 확보: 장비 내부 작업, 청소, 부품 교체 등 유지보수 작업 전에 전원을 차단하고 잠금(LOTO)하여 작업 중 전원 재인가로 인한 위험을 원천 차단합니다.
• 라인 분리 및 구역화: 생산 라인의 특정 섹션을 독립적으로 제어하고 분리하여, 해당 구역에서만 안전 작업을 수행할 수 있도록 합니다.

​

​

6. 현장 설치 적용 방법 (BASF 공장 R. STAHL 8146/5-V37 사례):

저희가 BASF 공장에 R. STAHL 8146/5-V37-310-00-0010-K 모델을 설치 적용한 사례를 통해 구체적인 방법을 설명드립니다.

1. 위험 지역 분류 확인: 설치 대상 지역이 ATEX Zone 1/21 (가스/분진 방폭)에 해당하는지 정확히 확인하고, 해당 구역에 적합한 방폭 등급의 스위치(8146/5-V37 시리즈는 Ex db eb IIC T6/T4 Gb 및 Ex tb IIIC T80°C/T130°C Db 등급)를 적용합니다.
2. 설치 위치 선정: 설비의 주 전원 인입부 근처, 작업자가 접근하기 쉬우면서도 주변 환경에 의해 손상되지 않는 안전한 위치에 설치합니다. 비상시 신속한 조치가 가능하도록 가시성이 확보되어야 합니다.
3. 케이블 글랜드 및 배선: 방폭 규격에 맞는 방폭 케이블 글랜드를 사용하여 케이블이 스위치 엔클로저 내부로 안전하게 인입되도록 합니다. 케이블 글랜드는 외부 폭발성 분위기가 엔클로저 내부로 침투하는 것을 막는 중요한 역할을 합니다. 모든 배선 작업은 해당 지역의 전기 규정과 방폭 표준에 따라 숙련된 전문가에 의해 이루어져야 합니다.

​

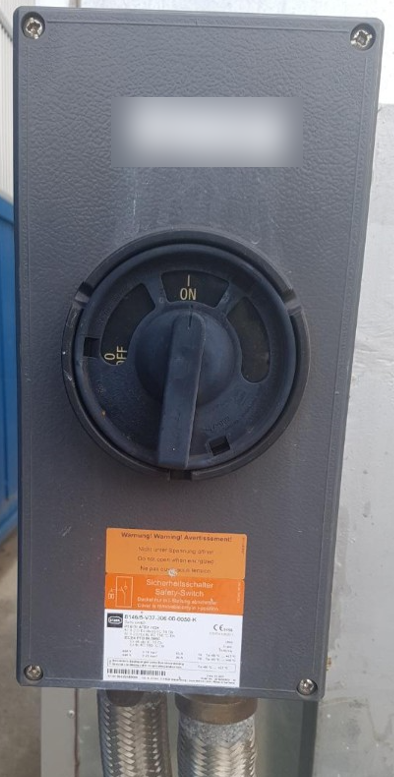

8146 Safety Switch 설치 형상

​

• 고려사항: 본 제품 8146/5-V37은 높은 전류(최대 180A)를 처리하므로, 이에 상응하는 적절한 굵기의 케이블을 사용하고, 안전한 결선을 위한 단자대 작업이 중요합니다.

1. 접지 (Grounding): 스위치 본체 및 관련 설비는 반드시 적절하게 접지되어야 합니다. 이는 누전으로 인한 감전 위험을 방지하고, 정전기 축적으로 인한 스파크 발생을 예방하는 데 필수적입니다.
2. 잠금장치 적용: 설치 후에는 0-위치에서 최대 세 개의 자물쇠로 잠글 수 있는 R. STAHL 8146/5-V37의 잠금 기능을 활용하여, 유지보수 시 작업자의 안전을 확실히 확보합니다. 커버는 I-위치(전원 인가 상태)에서는 제거할 수 없어 안전 사고를 미연에 방지합니다.
3. 정기 점검 및 유지보수: 설치 후에도 주기적인 점검을 통해 스위치의 작동 상태, 케이블 손상 여부, 엔클로저의 밀폐 상태 등을 확인하고, 필요한 경우 유지보수를 실시합니다.

​

​

​
