Isolator Barrier 공급 - 수소 설비 PJT

안녕하세요,

​

오늘 제품 소개는 전남 광양의 수소 설비 프로젝트로 공급한 9260 Transmitter Supply Unit Isolator Barrier 입니다.

​

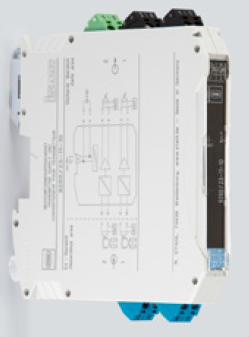

9260 Barrier (from STAHL)





이번 프로젝트에는 9260 Barrier가 본질안전 방폭 산소 센서(Minox-i) 및 노점 센서(Hygropro)와의 connecting 용도로

사용되었습니다.

​

9260 Ex i Transmitter Supply Unit 제품은 본질 안전 Ex i Barrier 로써 Slim Design - 12.5mm 의

1 & 2 channel version 제품 입니다.

9260은 트랜스미터의 본질 안전 작동 또는 4선(4-wire) 트랜스미터와 같은 본질 안전 mA Source에 사용할 수 있습니다.

HART 신호를 양방향으로 전송할 수 있고, 포트폴리오에는 1채널 및 2채널 장치와 신호 복제용 변형이 포함됩니다.

​

제품 정보입니다.

​

▶방폭 인증 :

ATEX, IECEX, UL, CQM, PESO, KCs, SIL, DNV 등

​

▶Electric Date :

- Auxiliary Power Nominal Voltage : 24 VDC

- Input : 0/4...20mA with HART

- Output : 0/4...20mA with HART (active/passive)

​

​

▶Technical Drawings :







▶Installation (설치 방법) :

​

- Power Supply : 5,6번 Terminal 또는 pac-Bus

​

- Input (Ex i) :

2 conductor Transmitter : Terminal 10(+), 11(-)

4-wire Transmitter : Terminal 12(+), 13(-)

​

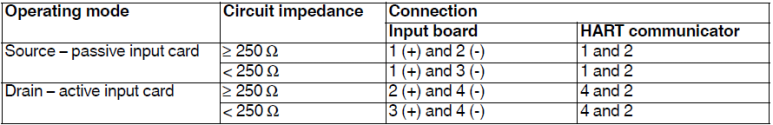

- Output :

- Without HART communication

​

- With HART communication

​
