솔레노이드 밸브(Solenoid Valve) 공급 - Canada PJT / Sol-Valve 작동원리 및 구성 소개

CSA, UL인증 솔레노이드 밸브(Solenoid Valve)를 소개합니다.

Canada 현장의 2차전지 플랜트 분쇄설비 용으로 적용되어 공급된 제품입니다.

​

견적 문의 : snjglobal1@gmail.com , 070-8809-8332

​

제품 세부 스펙은 다음과 같습니다.

· Item(품명) : Solenoid Valve

· Material(재질) : Stainless Steel 316 Body, Brass, Al, Nylon etc.

· Type(타입) : 2-way Piloted Diaghragm, Normally Closed

· Standard Housing : Encapsulated Waterproof Conduit (NEMA 4/4X)

· Voltage : AC24, 120, 240 / DC6, 12, 24

· Certificate(인증) : UL, CSA

· Pipe Size (파이프 사이즈) : 1/8" ~ 2"

· Photos (형상) : 아래 참조

Solenoid Valve - 2way, SS316, CSA & UL certified





솔레노이드 밸브 - CSA & UL 인증

​

---

​

솔레노이드 밸브의 기본 개념 및 작동원리, 주요 구성품에 대해서 설명해 드리겠습니다.

​

솔레노이드 밸브는 많은 산업에서 유체(액체나 기체)의 흐름을 제어하는 중요한 역할을 하는 장치이고, 일상적으로 접하는 다양한 기계나 시스템에서 사용되고 있습니다.

​

▶ 솔레노이드 밸브(Solenoid Valve)란?

전기적 신호를 통해 유체 흐름을 제어하는 장치입니다. 여기서 '솔레노이드'는 전기가 흐를 때 자기장을 만들어내는 전기적 장치이며, 이를 통해 밸브가 열리고 닫히는 원리를 이용합니다. 즉, 전기 신호가 들어오면 밸브가 열리고, 신호가 끊기면 밸브가 닫히는 방식으로 유체의 흐름을 제어하는 장치입니다.

​

▶ 솔레노이드 밸브의 작동원리

· 전류가 흐를 때 : 솔레노이드 밸브 내부에 있는 코일(전선으로 된 감긴 부분)에 전기가 흐르면, 코일 주위에 자기장이 발생합니다. 이 자기장이 밸브 내부의 플런저(혹은 피스톤)를 움직여 밸브를 열거나 닫습니다.

​

· 전류가 끊길 때 : 전류가 끊기면 자기장이 사라지고, 스프링 등의 장치에 의해 밸브가 원래의 상태로 돌아가게 됩니다. 이로 인해 유체의 흐름이 차단되거나 다시 흐를 수 있게 됩니다.

​

▶ Solenoid Valve의 주요 구성 요소

· 솔레노이드 코일(coil) : 전기 신호를 받아 자기장을 생성하는 부분입니다.

· 플런저(plunger) : 자기장에 의해 움직이며, 밸브를 열거나 닫는 부품입니다.

· 밸브 본체 : 유체가 흐를 수 있는 경로를 포함하며, 플런저가 움직일 때 이 경로를 차단하거나 열어줍니다.

· 스프링(spring) : 플런저가 원래 상태로 돌아가도록 돕는 부품입니다.

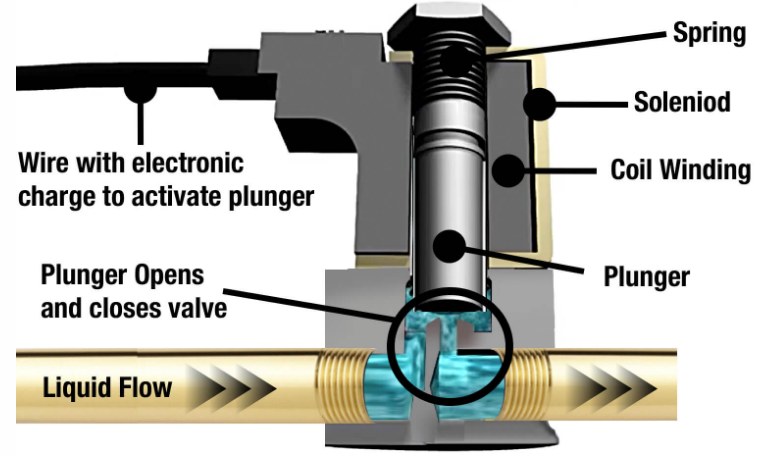

솔레노이드 밸브의 구성

▶ 솔레노이드 밸브의 종류

솔레노이드 밸브는 다양한 형태로 제공되며, 용도에 따라 선택할 수 있습니다. 주요 종류는 다음과 같습니다.

· 2/2 밸브 (Two-way Valve)

가장 기본적인 형태로, 두 개의 포트(입구와 출구) 가 있어 유체의 흐름을 열고 닫을 수 있는 기능을 합니다. 예를 들어, 물이나 공기 흐름을 단순히 차단하거나 개방할 때 사용됩니다.

· 3/2 밸브 (Three-way Valve)

세 개의 포트를 가지고 있으며, 하나의 유체를 두 가지 경로로 전환하는 기능을 합니다. 주로 공압 시스템에서 유체(주로 압축 공기)의 흐름을 전환하는 데 사용됩니다.

· 5/2 밸브 (Five-way Valve)

다섯 개의 포트를 가지고 있는 이 밸브는 두 가지 흐름을 전환하며, 공압 시스템에서 많이 사용됩니다. 예를 들어, 자동화된 기계 시스템에서 유체 경로를 제어하는 데 매우 유용합니다.

​

▶ 솔레노이드 밸브의 장점 / 단점

· 정밀한 제어 : 전기 신호를 통해 밸브를 빠르고 정확하게 제어할 수 있습니다. 그래서 작은 신호로도 유체의 흐름을 세밀하게 조절할 수 있습니다.

· 자동화 가능 : 전기 신호로 작동하기 때문에 자동화 시스템에 쉽게 통합할 수 있습니다. 예를 들어, 컴퓨터나 PLC(Programmable Logic Controller)와 연결하여 자동으로 유체 흐름을 제어할 수 있습니다.

· 내구성 : 다양한 환경에서 사용할 수 있으며, 내구성이 뛰어나고 유지 보수가 용이합니다.

· 다양한 유체 제어 : 물, 공기, 가스 등 다양한 유체를 제어할 수 있어 활용 범위가 매우 넓습니다.

· 전력 소비 : 솔레노이드 밸브는 작동할 때 전기를 사용하므로 지속적인 전력 소비가 발생합니다.

· 열 발생 : 전기 신호를 통해 작동하기 때문에 장시간 사용 시 코일이 열을 발생시킬 수 있습니다.

· 기계적 마모 : 계속해서 작동하면 내부 부품이 마모될 수 있어 일정 기간 사용 후 유지 보수가 필요할 수 있습니다.

​

솔레노이드 밸브는 산업 자동화, 자동차, HVAC 시스템, 가전제품, 의료 기기 다양한 분야에서 사용되고 있습니다.
