방폭 Sealing Fitting · Union · Nipple · Flexible Fitting 납품 사례 및 자재 선정 가이드 | Killark·Appleton·Warom·일신

안녕하세요,

방폭 산업의 파트너 에스앤제이글로벌(SNJ GLOBAL)입니다.

방폭 전기 설비 현장에서 반복적으로 문의받는 배관 부속 자재들이 있습니다.

방폭 Sealing Fitting(실링피팅), Union(유니온), Nipple(니플), Flexible Fitting(후렉시블)입니다.

이 자재들은 겉으로 보기에는 작은 부속품처럼 보이지만, 실제로는 폭발 확산 차단, 케이블 보호, 유지보수 안전성을 책임지는 방폭 설비의 핵심 요소입니다.

이번 글에서는 실제 방폭 자재 납품 사례를 바탕으로 실무자분들이 반드시 알고 계셔야 할 자재별 역할, 설치 기준, 브랜드 적용 포인트를 정리해 드립니다.

---

1. 방폭 배관 자재 납품 개요

이번 프로젝트는 인텔(INTEL), 재원산업의 위험지역(Hazardous Area)에 적용되는 방폭 전기 설비로, 자재 선정 단계부터 인증 적합성 및 설치 규정을 엄격히 충족해야 하는 현장이었습니다.

현장 적용 규격에 맞춰 Killark, Appleton(Emerson), Warom, 일신산업전기, 삼화기전의 검증된 방폭 배관 자재를 공급했습니다.





(왼쪽부터) 방폭 Sealing Fitting, Nipple, Union, Flexible Fitting







2. 납품 자재별 역할 정리 (현장 기준)

​

① Sealing Fitting (방폭 실링 피팅)

배관 내부를 밀폐하여 폭발 시 발생하는 가스 및 화염이 배관을 따라 이동하는 것을 차단하는 가장 핵심적인 방폭 자재입니다.

▶ 위험구역 경계

▶ 아크 발생 가능 장비 인입부

▶ 방폭 구역 변경 지점

설치 위치가 규정과 다를 경우, 제품이 정품이라도 검수 불합격 사유가 될 수 있습니다.

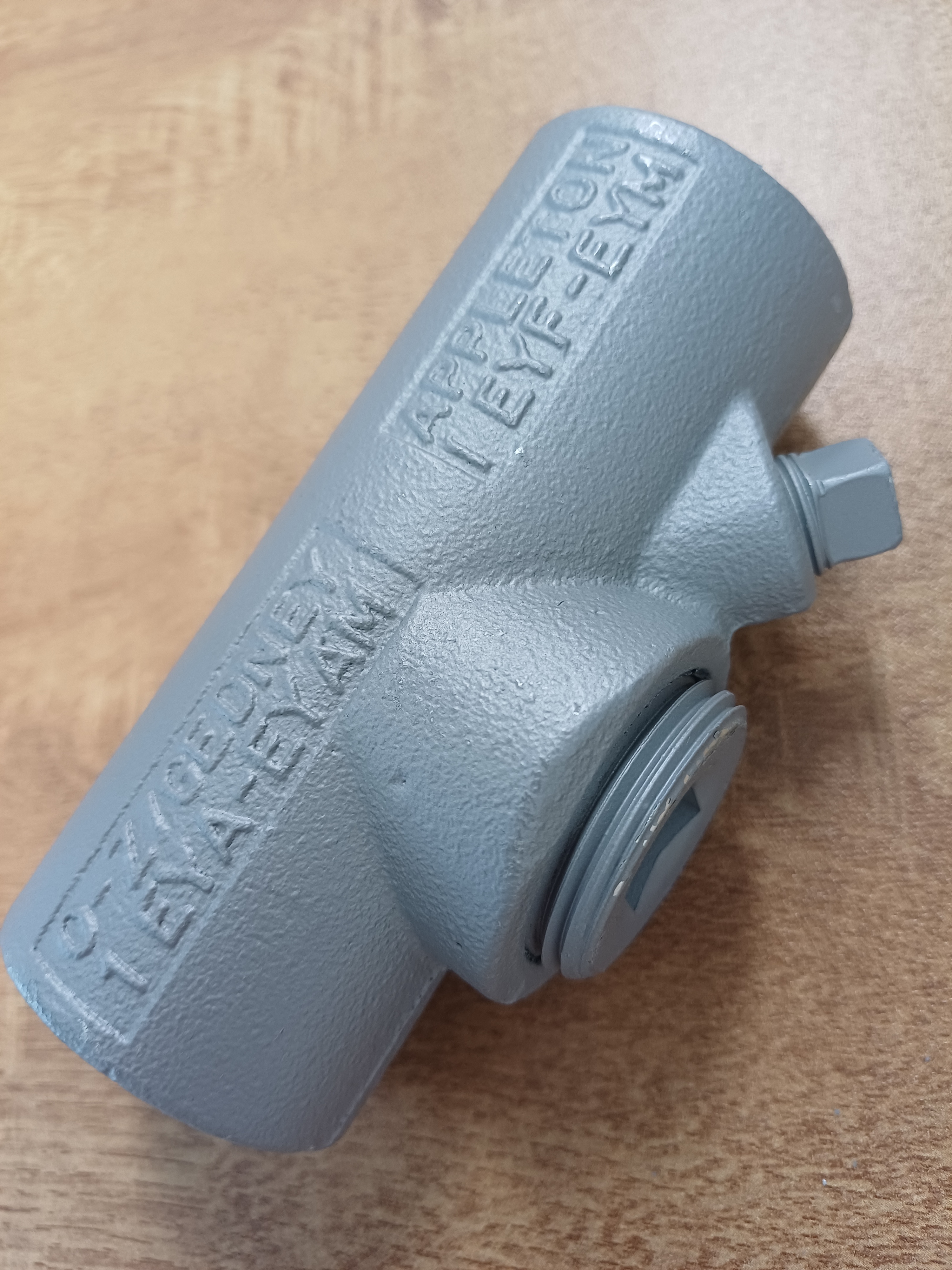

Sealing Fitting - (왼쪽부터) Killark, Appleton 제품

Sealing Fitting - Warom 제품



② Nipple & Adaptor (방폭 니플, 아답터)

방폭 기기와 피팅 사이를 연결하는 짧은 배관 자재로, 설치 거리 규정을 만족시키는 데 중요 역할을 합니다.

▶ NPT / PF / Metric 규격 정확성

▶ 길이 선택에 따른 합격, 불합격 영향

특히 국내, IEC 기준 현장에서는 니플 길이 때문에 감리 결과가 달라지는 경우가 많습니다.

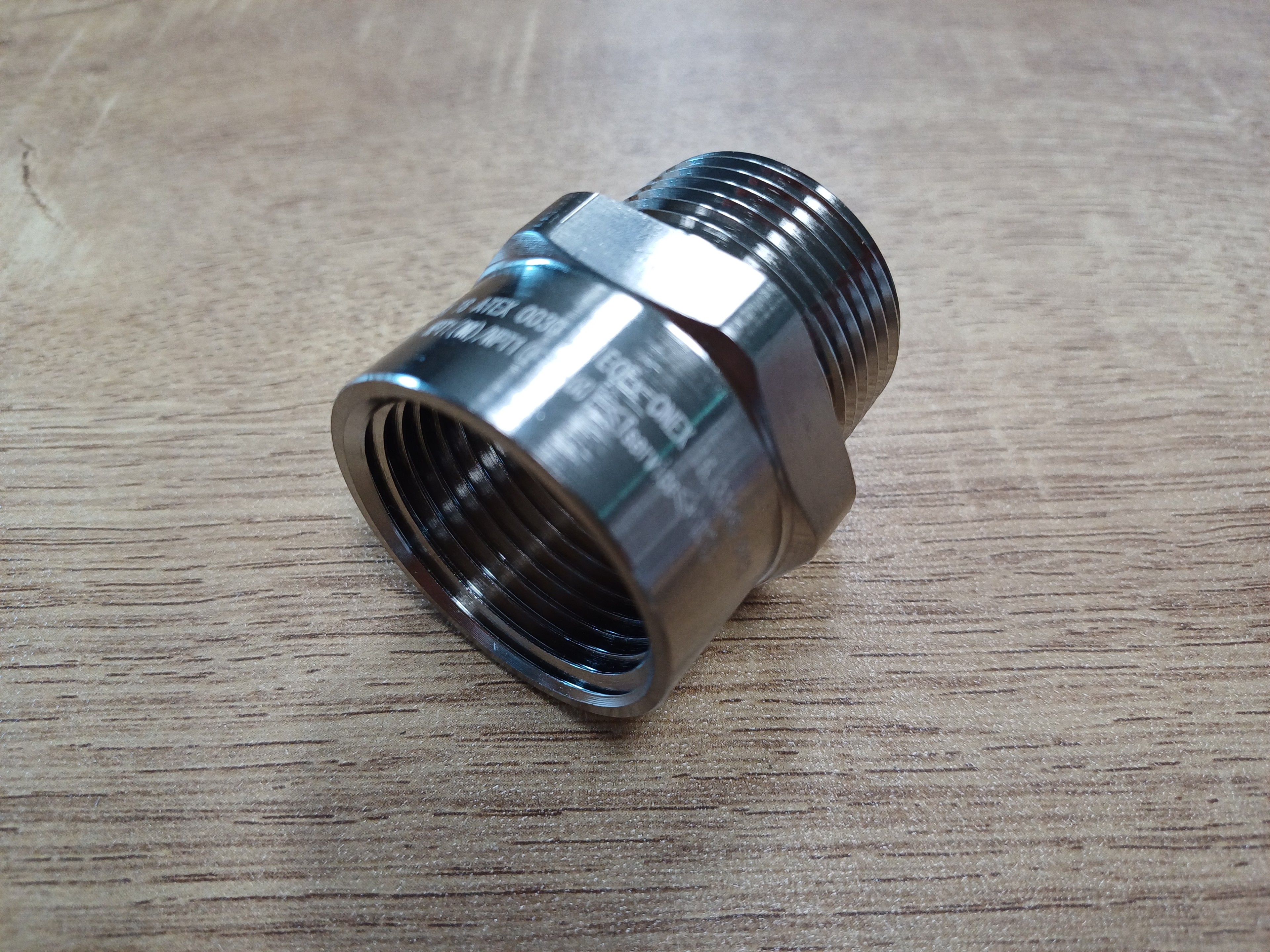

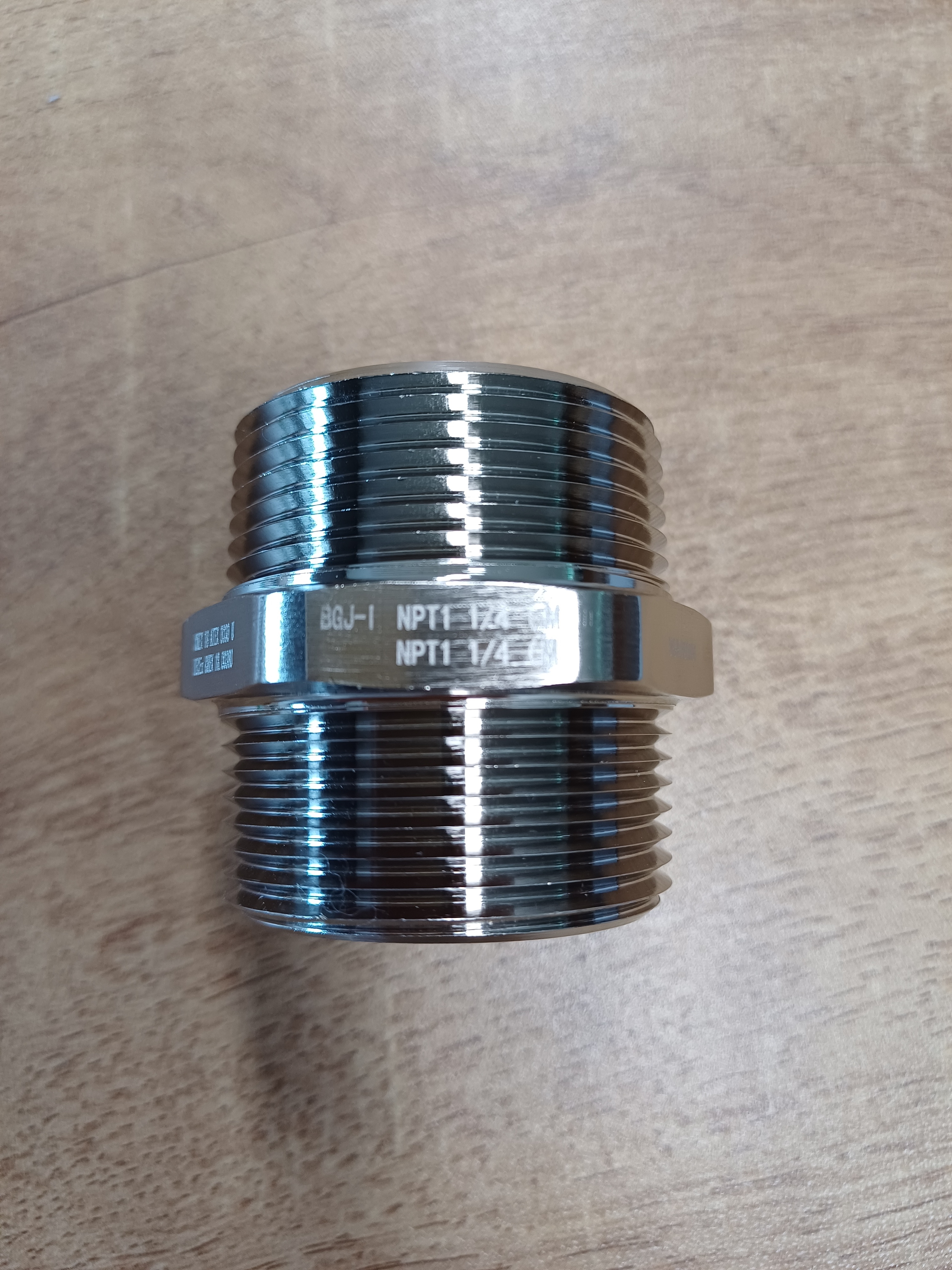

Nipple(SUS), Nipple(Al), Adaptor(SUS)





③ Union (방폭 유니온)

배관을 회전시키지 않고도 분해, 재조립이 가능하도록 하는 방폭 배관 부속입니다.

▶ 유지보수가 필요한 구간

▶ 장비 탈부착이 예정된 위치

방폭 유니온은 일반 유니온과 달리 재질, 나사 가공 정밀도, 인증 여부가 매우 중요합니다.

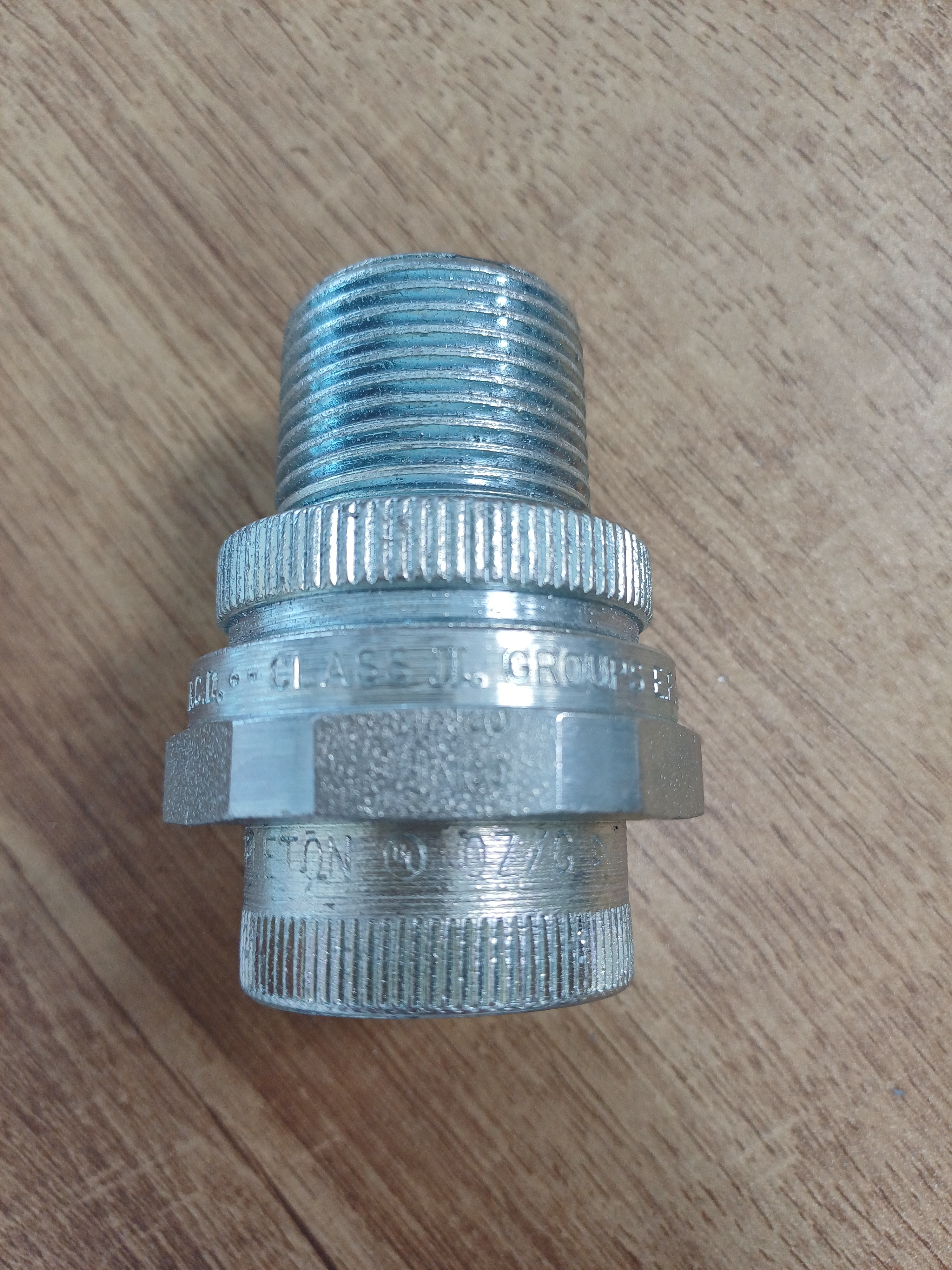

Appleton(Emerson)의 Union 제품



④ Flexible Fitting (방폭 후렉시블)

방폭 후렉시블은 케이블 보호를 목적으로 사용하는 방폭 전기 배관 자재입니다.

▶ 진동 또는 미세 변위가 발생하는 구간

▶ 케이블 피복 손상 방지

▶ 장비 인입부 스트레스 완화

주로 펌프, 모터 등 회전체 장비 인입부에 적용됩니다.

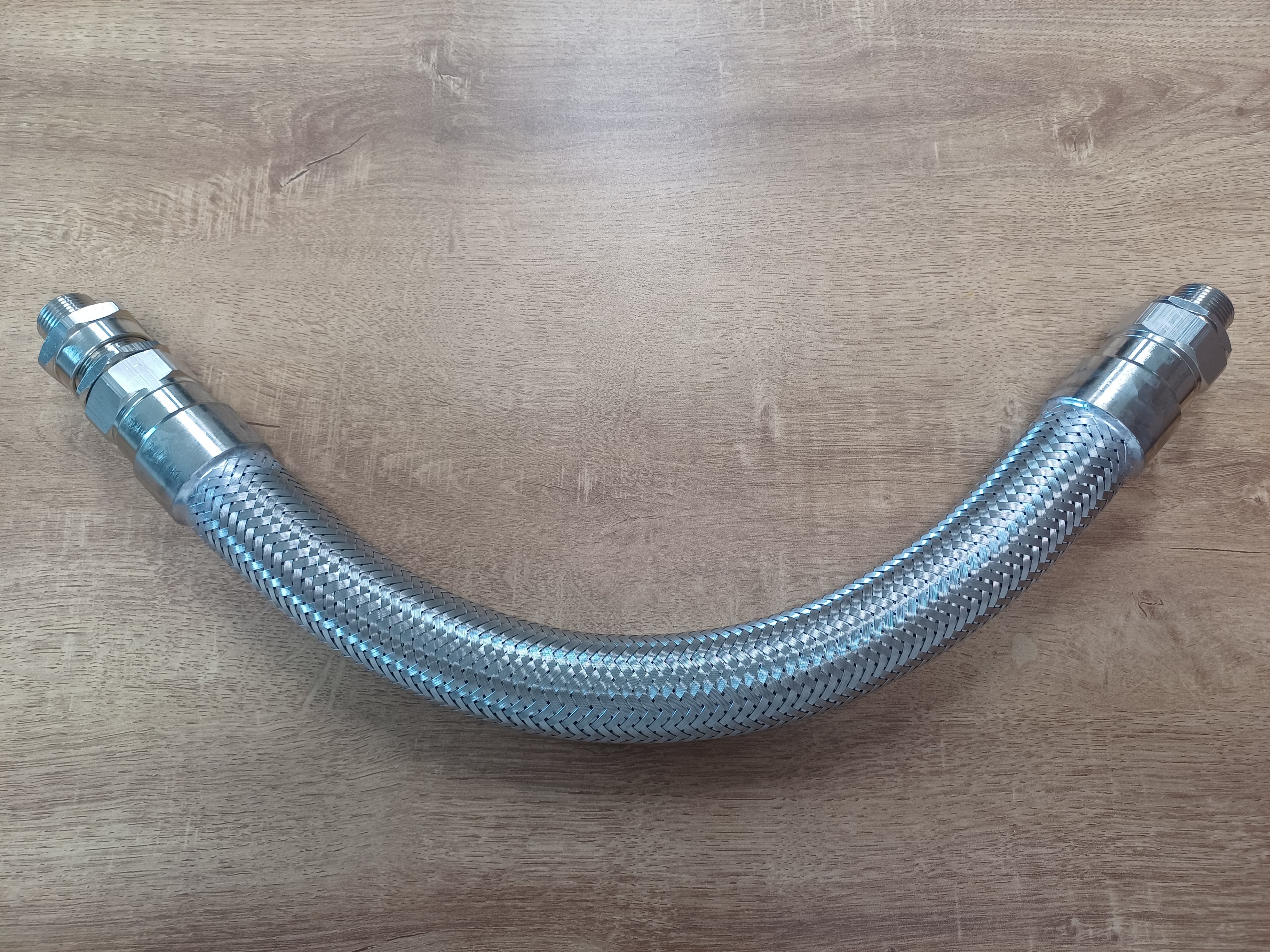

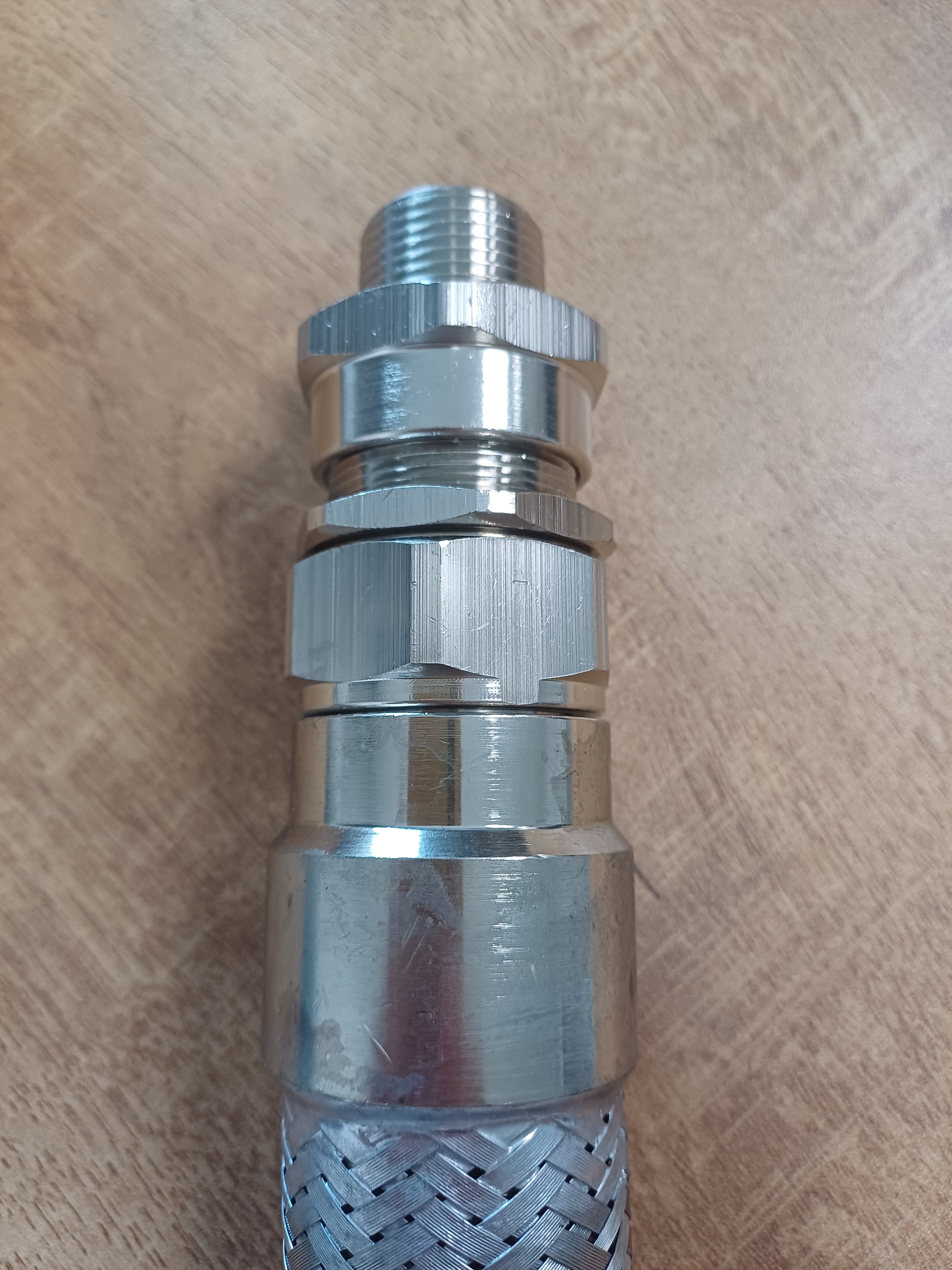

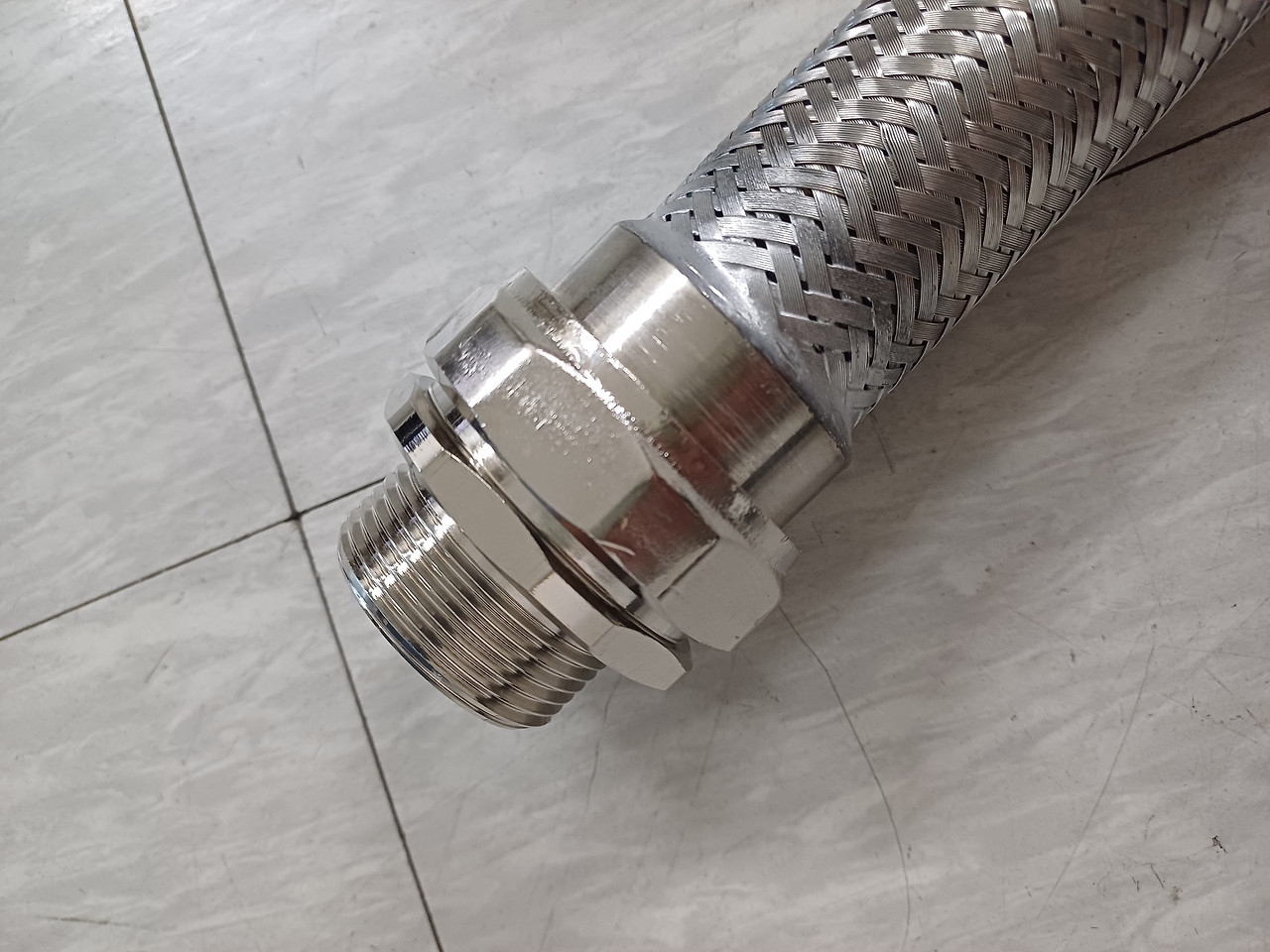

진동 구간에서 케이블 보호 목적으로 적용된 방폭 후렉시블 - 일신산업전기, 삼화기전





3. Sealing Fitting의 설치 위치가 중요합니다 – 규격별 핵심 기준

좋은 자재를 사용하는 것만큼 중요한 것이 정확히 설치하는것입니다.

​

• 미국 규격 (NFPA 70 (NEC) Article 501.15(A)) : 아크 발생 장비로부터 18인치(약 450mm) 이내 설치
• 국내·국제 규격 (IEC 60079-14 : Clause 9.4) : 장비 인입부 50mm 이내 직결 설치(최대한 근접 설치)

​

이 설치 거리 기준은 브랜드 차이가 아니라 적용 규격(Code)에 따른 필수 요구 사항입니다.

에스앤제이글로벌은 납품 전 단계에서 도면 기준으로 설치 거리부터 검토하여 자재 선정 오류를 사전에 차단합니다.





4. 방폭 배관 자재 브랜드별 납품 현황

아래는 이번 프로젝트에 적용된 방폭 배관 자재 브랜드별 납품 및 설치 기준 요약표입니다.

​

▶ 방폭 배관 자재 브랜드별 적용 기준 및 납품 현황

브랜드 / 메이커	적용 자재	인증/규격	설치 기준
Killark	Sealing Fitting	UL, CSA	18 inch(약 450mm) 이내
	Nipple & Adaptor	UL, CSA	-
	Union	UL, CSA	-
Appleton (Emerson)	Sealing Fitting	UL, CSA	18 inch(약 450mm) 이내
	Nipple & Adaptor	UL, CSA	-
	Union	UL, CSA	-
Warom	Sealing Fitting	ATEX, IECEx	장비 인입부 50mm 이내 근접
	Nipple & Adaptor	ATEX, IECEx	-
	Union	ATEX, IECEx	-
일신산업전기	Flexible Fitting	KCs	-
삼화기전	Flexible Fitting	KCs	-

​

※ 설치 거리 기준(18인치 / 50mm)은 브랜드 차이가 아니라 적용 규격(NEC, IEC, KCs)에 따른 설치 의무 사항입니다.

​

참고로,

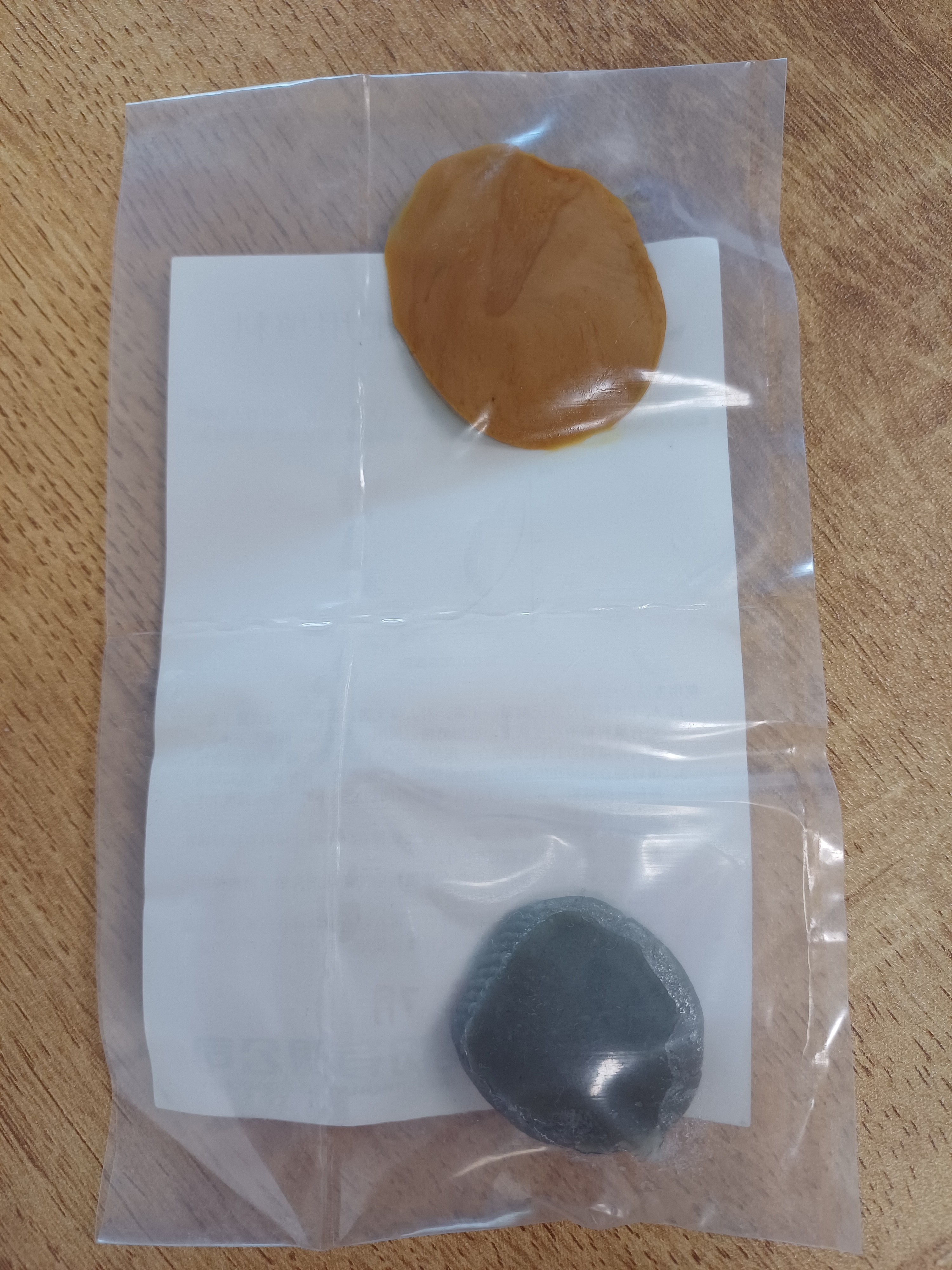

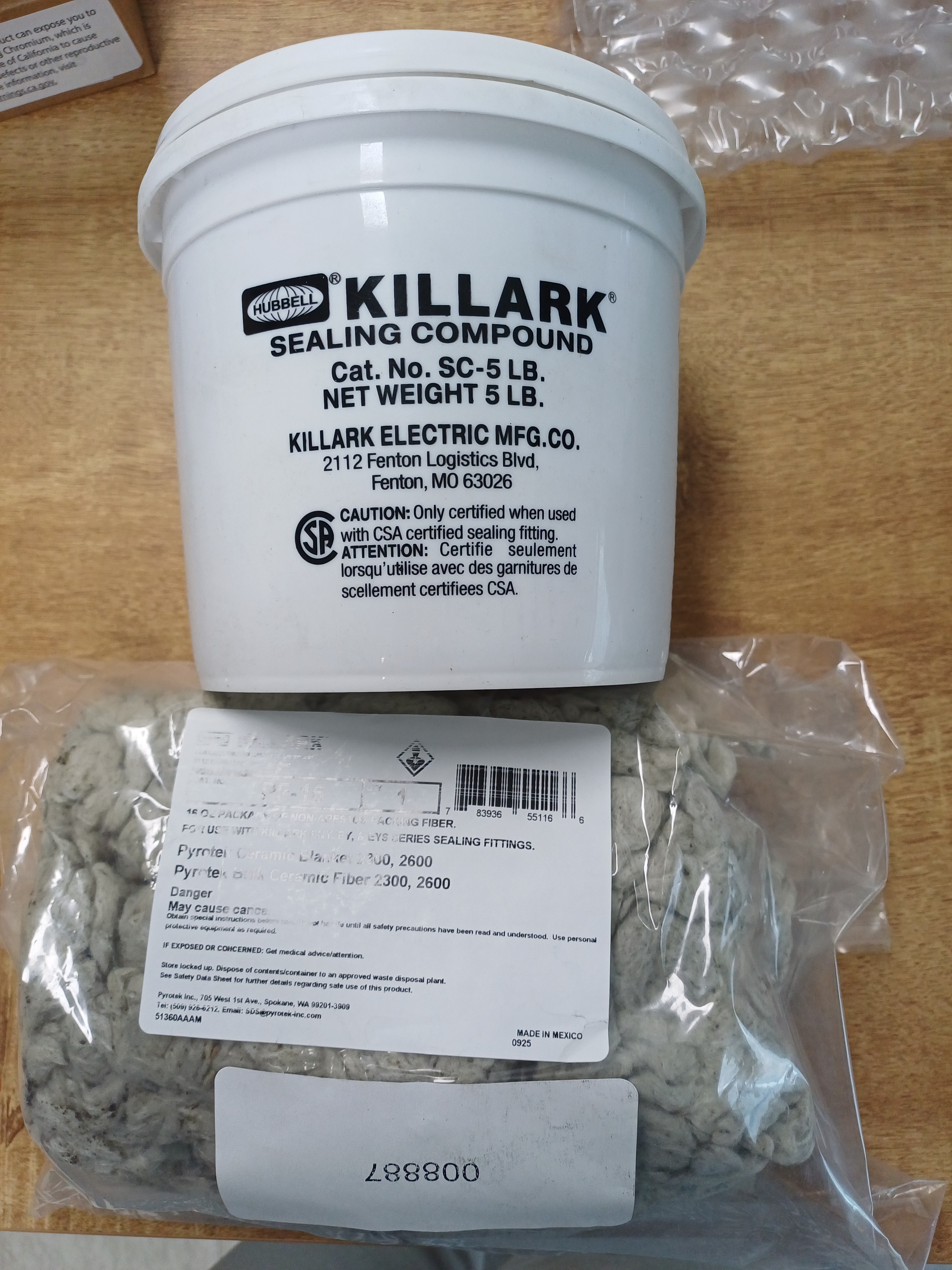

기존 Sealing Fitting + Compound 방식 외에도, 국제 IEC 설치 기준에 따라 Barrier Cable Gland(베리어 케이블 글랜드)를 케이블 인입부 차단용으로 사용하는 사례가 증가하고 있습니다.

이 방식도 폭발 전파 차단 성능을 확보할 수 있는 구조로 설계 및 테스트되어 실무 현장에서 인정받고 있습니다.

(이 내용은 추후 자세히 정리하겠습니다. 제품은 아래 링크 참조하세요.)



https://blog.naver.com/snjglobal2/222594384075

CMP Cable Gland - PXSS2KREX







★ 방폭 현장에서 가장 큰 비용은 '잘못된 자재 선정으로 인한 재시공' 입니다.







▶ 본 내용은 에스앤제이글로벌의 실제 방폭 제품 납품 및 기술 검토 사례를 바탕으로 정리되었습니다.

SNJ GLOBAL은 현장 상황에 맞는 최적의 제품을 공급해드립니다.

· 문의전화 : 070-8809-8332

· 이메일 : snjglobal1@gmail.com

· 견적문의 : 아래 클릭 or 전화/이메일



https://snjglobal.kr/?page_id=72

견적문의
