방폭 박스를 고를 때 기본적으로 이것은 꼭 확인 바랍니다. (방폭 박스 선정 방법)

방폭 정션 박스(Junction Box), 스위치 박스(Switch Box), 판넬(Panel) 등의 Box(enclosure)를 선정할 때 기본적으로 확인해야 할 사항들에 대해서 소개해 드리겠습니다.

​

기본 확인 사항들은 테이블로 정리하였고, 외관 및 기계적인(하드웨어적인) 부분에 대한 확인 사항은 그 아래 사진과 함께 정리하였습니다. 기본 확인 사항은 방폭 박스 뿐아니라 일반적인 모든 방폭 제품 선정 시 체크해야 할 내용이라고 할 수 있겠습니다.

​

1. 기본적으로 확인해야 할 사항

방폭 박스 선정 시 확인 사항	종류 / 타입	세부 사항 (링크를 클릭하시면 자세한 내용을 확인할 수 있습니다.)
위험 구역은 어디 인가요?	▶ Zone 구역이나 Class, Division 사항을 확인합니다. · Zone 0, 1, 2 · Class I, II, III · Division 1, 2	위험 구역에 대한 세부 내용은 여기를 클릭하세요.
방폭 등급은 무엇 인가요?	▶요구되는 방폭 등급을 확인합니다. · Ex e (안전증 방폭) · Ex d (내압 방폭) · Ex i (본질안전방폭) · Ex p (압력 방폭) 등	방폭 등급에 대한 기본 개념은 아래를 클릭하세요. Ex e Ex d Ex i
온도 등급은 무엇 인가요?	▶요구되는 온도 등급을 확인합니다. · T1 ~ T6	온도 등급에 대한 세부 내용은 여기를 클릭하세요.
IP 등급이 요구 되나요?	▶요구되는 IP 등급을 확인합니다. · 일반적으로 IP65, IP66 이상입니다.	IP 등급에 대한 정리는 여기를 클릭하세요.
방폭 인증은 무엇을 필요로 하나요?	▶ End User, 현장(설치 국가)이 어디인지에 따라 필요한 인증이 정해집니다. · 한국 : KCs · 미국 : UL, CSA, FM, ETL, QPS 등 (NRTL, ANSI, NEC) · 국제, 유럽 : ATEX, IECEX · 중국 : CCC, NEPSI · 인도 : PESO · 대만 : ITRI (TS mark) · 러시아 : EAC, GOST, TRCU, CUTR · 선급 : DNV-GL	*NRTL은 미국 노동부 인정 안전 인증 기관입니다. - UL, CSA, ETL 등 인증 기관으로 인정합니다. *ANSI는 미국의 국가 표준 기관 *NEC는 미국 전기 코드
전기적 요구 사항은 무엇 인가요?	▶전기적 사양(Spec)에 대한 확인이 필요합니다. · 최대 전압 : Max 460VAC ? · 전류 용량 : 10A? · AC/DC : 24VDC ? · 주파수 : 50Hz, 60Hz? · 접지 구성 : 외부?, 내부?, PE rail(Earth) 등
박스 설치의 용이성은 어떤가요?	설치 공간, 부착방식, 박스 무게, 케이블 연결, 안전성, 내구성 등을 고려하여 박스를 선택해야 합니다.
메이커가 정해져 있나요?	▶특별히 요구되는 제조자(Maker 메이커)가 있는지 확인합니다. R.STAHL, EATON(COOPER), BARTEC, CORTEM, WAROM, WEIDMULLER, KILLARK, APPLETON(EMERSON), HOFFMAN, 화신, 일신산업전기, 삼화기전 , OSCG, 동아베스텍 기타 등등 ▶정해진 Maker가 없다면 프로젝트 상황, 예산, 기술적 현황, 인증 등을 고려하여 가장 적절한 박스를 선정하게 됩니다.
보증 및 서비스가 어떤가요?	제품이 공급된 후 보증기간, 보증 범위, 기술 지원, 수리 및 교환이 잘 진행되는지, 매뉴얼 등에 대한 문서화 등이 잘되어 있는지 확인이 필요합니다. 또한 비공식적인 루트로 제품을 공급받게 되는 경우 추후 보증 및 유지 보수에 문제가 있을 수 있으므로 주의해야 합니다.
납기가 얼마나 걸리나요?	제조 시간, 배송시간, 재고 상황, 프로젝트 일정, 일정 지연에 따른 리스크 관리 등에 대한 확인이 필요합니다.
예산이 정해져 있나요?	제품 가격, 배송비용, 설치 및 유지 보수 비용, 프로젝트 예산 등을 확인하여 박스를 선정합니다.

​

​

2. 박스 외관 및 기계적인 부분들에 대한 확인 사항

​

▶박스 재질은 무엇인가요?

재질 별 특성을 고려하여 산업 환경에 적합한 재질을 선정합니다. 재질에 따라 방폭 등급이 달라질 수 있습니다.

​

· Stainless Steel 316 or 304 (SUS) : Ex e, Ex d

내구성이 뛰어나고 방폭 성능이 우수합니다. 열 발산에 유리하지만 부식에 주의해야 합니다. 해양, 제약, 화학 산업 등에 많이 사용됩니다.

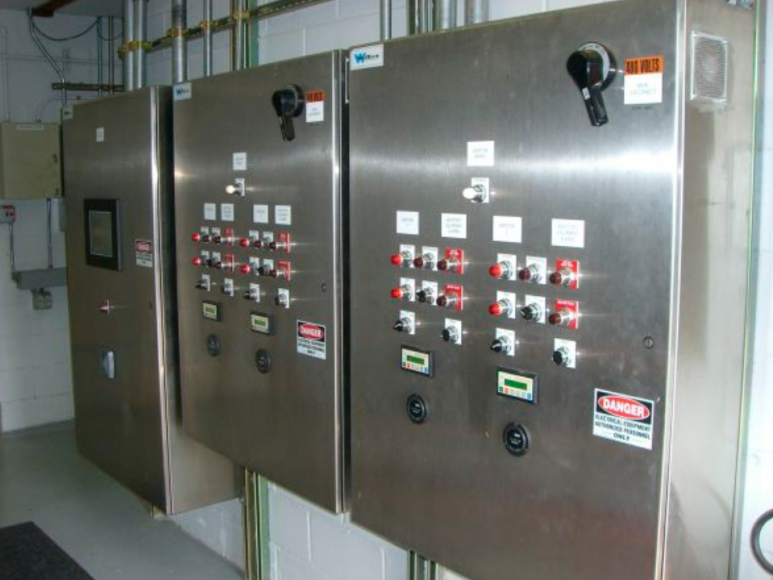

Stainless Steel 재질의 Box - Local Control Panel (Ex e enclosure)

​

· GRP (Glass Reinforced Plastic 유리섬유강화 플라스틱) : Ex e

가볍고 부식에 강하며 SUS Box보다 저렴합니다만 내열성 및 내화학성이 금속보다 약합니다. 화학, 석유, 전력 산업에 많이 사용됩니다.

GRP 재질의 Box - Junction Box (Ex e enclosure)

​

· Aluminum (알루미늄) : Ex e, Ex d

가볍고 부식성이 좋으며 저렴합니다. 고온에서 강도 저하가 될 수 있고, 내화학성이 약합니다. 화학, 석유, 자동차 산업에 많이 사용됩니다.

Aluminum 재질의 Box - Junction Box (Ex e enclosure)

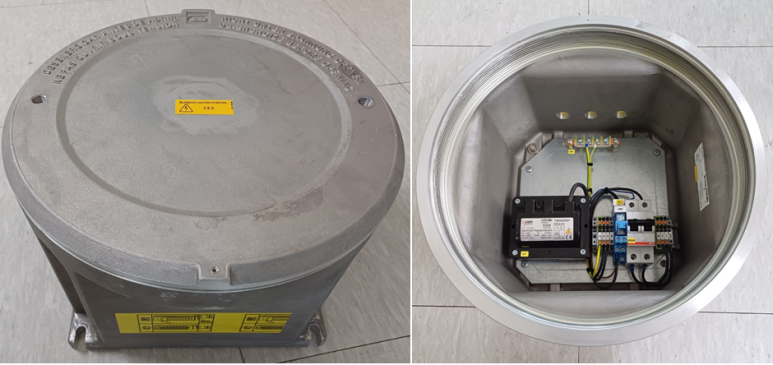

Aluminum 재질의 Box - Local Control Station (Ex d IIB+H2 enclosure)

​

​

▶박스 크기/두께는 어느 정도로 요구되나요?

일반적으로 고객사의 요구 사항과 동일하거나 최대한 유사한 크기의 박스로 선정됩니다.

내부에 포함될 부품의 크기, 수량 및 배선 공간을 고려해야 합니다. 방폭 박스가 설치될 장소의 물리적 공간도 고려해야 하며 열 발산이 용이한 공간이 필요할 수 있습니다.

Ex e Box 기준, Size(박스 크기) 80 ~ 1000mm 이상, thickness(두께) 1.5t, 2.0t, 3.0t 등이 사용됩니다.

Ex d Box의 두께는 약 40 ~ 45mm이고, Ex e 안전증 방폭 박스보다 훨씬 두껍고 무겁습니다.

Ex e 안전증 방폭 박스 - Stainless Steel316, 600 x 600 x 230mm, Door 2.0t, Body 1.5t

Ex d IIC 내압 방폭 박스 - Aluminum, 236 x 236 x 227mm

​

​

​

▶박스 구성 부품은 무엇인가요?

· 박스 내부에 터미널 블럭(Terminal Block)만 포함되나요?

☞ 일반적으로 Junction Box(Terminal Box)라고 명칭하고, 주로 Ex e, Ex d 등급의 구조가 적용됩니다.

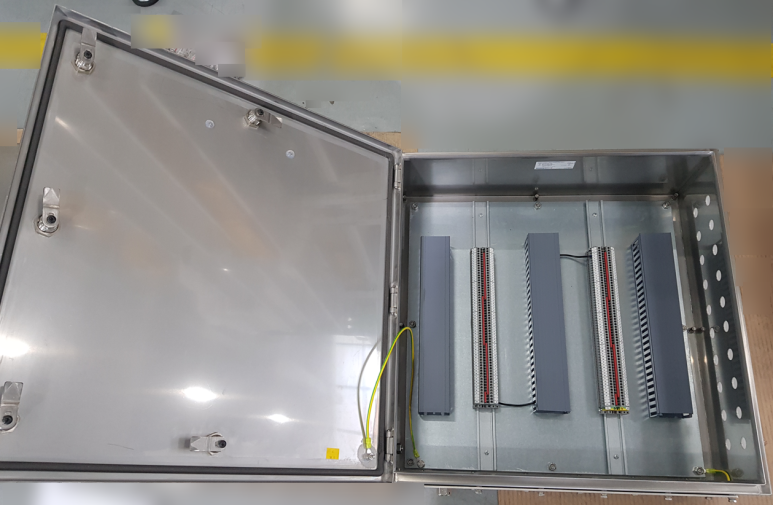

Ex e 안전증 방폭 박스에 Terminal Block만 설치된 Junction Box (Painting)

​

· Box의 커버(Cover, Door)에 푸시버튼(Push Button), 셀렉터 스위치(Selector Switch), 램프(Lamp), 메터(Meter), 비상 정지 버튼(Emergency Stop Button) 등이 포함되나요? (제조사 인증품만 포함, 비방폭 부품 제외)

☞ 일반적으로 Local Control Switch(Station)이라 명칭하고, 주로 Ex e, Ex d 등급의 구조가 적용됩니다.

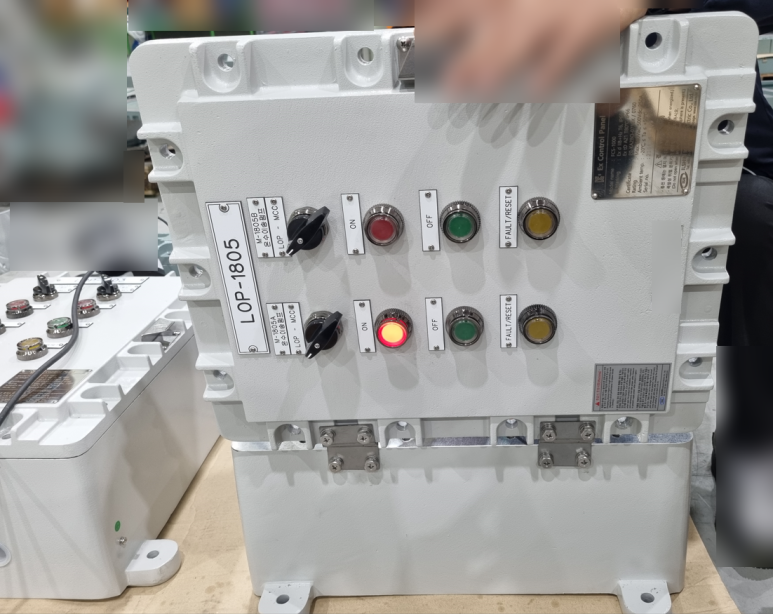

LCS - 제조사 인증된 부품만 포함(Push Button, LED Lamp, EM-STOP, PBL, Volume 등)

​

· 차단기(Breaker), 릴레이(Relay), 변압기(Transformer) 등이 포함되나요? (비방폭 부품 포함 가능)

☞ 일반적으로 판넬(Panel)이라 명칭하고, 주로 Ex d, Ex p 등급의 구조가 적용됩니다.

Ex P 압력 방폭 판넬 - MCB, Relay, Transfomer 등 포함 (출처 : R.STAHL)





☞ 구성 부품의 종류에 따라서 방폭구조 및 제품의 Concept이 달라지기 때문에 자세한 협의가 필요합니다.

​

​

▶박스의 홀 (cable entry hole) 사양이 정해졌나요?

케이블 Spec과 전선 가닥수에 따라 Hole의 크기와 수량을 정해야 합니다.

배선 경로가 얽히지 않고 최적화되도록 홀의 위치를 선정하고, 유지 보수가 쉽도록 홀을 배치합니다.

홀 주변에 적절한 패킹이나 씰(seal)을 적용하여 방수 및 방진 성능을 유지해야 하고 케이블 손상을 방지하도록 적절한 케이블 그랜드를 설치해야 합니다.

​

​

▶ Gland Plate가 필요한가요?

Gland Plate는 케이블에 대한 물리적 보호와 전선의 정전기를 접지로 분산시켜 방폭 환경에서의 안전성을 높입니다. 그뿐 아니라 Gland Plate를 설치함으로써 홀의 위치를 변경하거나 홀에 대한 수정이 필요할 때 박스 전체를 바꾸지 않고 Gland Plate만 탈거/부착하는 방식으로 유지 보수를 쉽고 저렴하게 할 수 있습니다. 약간의 비용이 추가되지만 추후 여러모로 도움이 되는 경우가 많습니다.

좌측 : Gland Plate 없이 Hole이 가공된 제품(LCS) / 우측 : Gland Plate가 적용되어 Hole이 가공된 제품(JB, blue painting)

​

​

▶박스 도어(커버 cover, door)에 경첩(hinge)과 잠금장치(locking)가 필요한가요?

힌지는 방폭 박스를 쉽게 열고 닫을 수 있게 해주며, 정기적인 내부 장비 확인이나 배선 점검 시 필수적입니다. 사이즈가 작은 박스는 hinge의 설치가 불가한 경우가 있으며, 가로세로 200mm 이상, 깊이 150mm 이상의 박스에서는 주로 hinge를 사용합니다. 또한 보안과 내부 장비의 안전성을 높이기 위해 적절한 잠금장치를 적용해야 합니다.

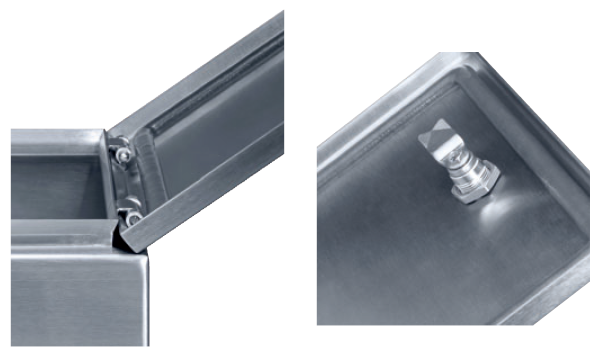

좌측 : Hinge(경첩) / 우측 : Sash Lock 잠금장치

​

​

▶접지(earth) 구성은 어떻게 하나요?

접지는 누전 전류를 안전하게 대지로 흐르게 하여 전기적 사고를 방지하고 정전기로 인한 스파크를 방지하여 폭발 위험이 있는 환경에서 안전성을 높입니다. 박스의 내부/외부에 접지 바(ground bar), 접지 선(ground wiring) 등을 이용하여 안정적인 접지를 제공합니다.

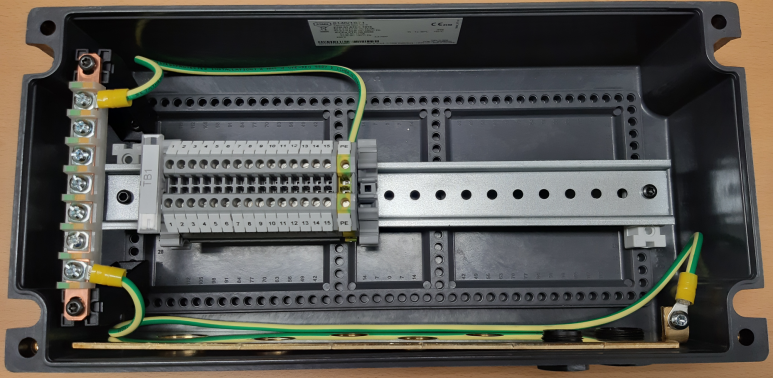

PE Rail bar가 설치된 형상(좌측) - 4SQ X 7ea

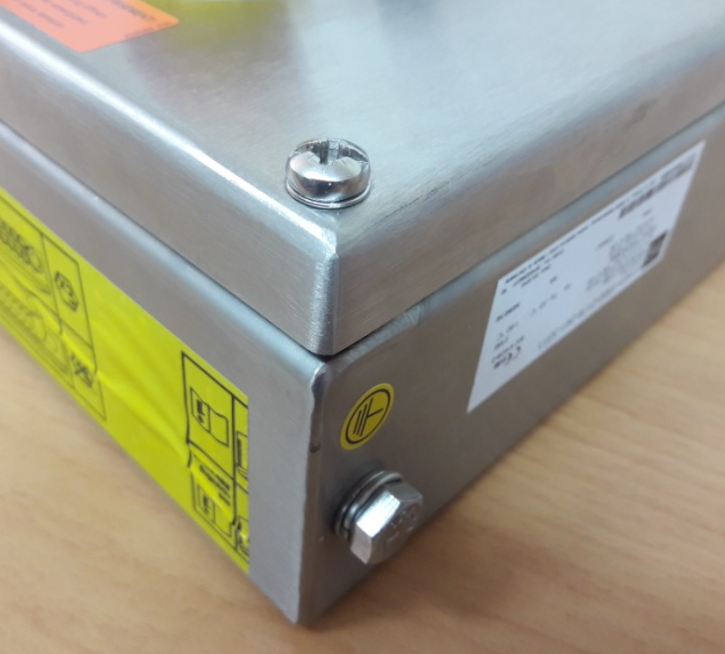

외부 Earth Stud M8 (6SQ)

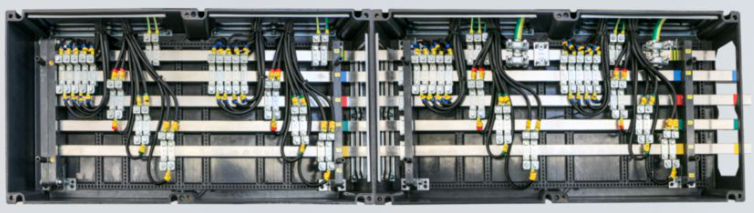

부스 바(Bus Bar)가 설치 된 Panel (출처 : 알스탈)

​

​

▶설치 방식이 정해졌나요? (벽면, 거치대(Stanchion, Canopy), 바닥)

· 벽면 설치(wall mounting)는 바닥 공간을 절약할 수 있어서 제한된 공간에서 유용합니다. 적절한 높이에 설치하여 쉽게 접근 가능하도록 설계해야 합니다. 벽의 강도가 충분한지 와 방폭 박스의 무게와 진동에 견딜 수 있는지 검토해야 합니다. 보통 방폭 박스는 wall mounting이 가능하도록 필요한 부품이 기본적인 부품(mounting kit)이 포함되어 있습니다.

Wall mounting (벽면) 설치된 Panel (출처 : Ritmindustry)

​

· 거치대 - Self Standing Rack(Stanchion, Canopy)에 설치는 독자적으로 방폭 박스를 설치할 수 있는 장점이 있습니다. 다만 크기와 재질에 따라 비용이 많이 추가될 수 있으므로 설치 환경을 고려해야 하고, 박스의 무게/크기 및 높이에 따라 적절한 제품을 고려하여 선정해야 합니다.

Self Standing Rack (Stanchion) 거치대에 설치된 Panel, Sunshade Cover가 포함되어 있습니다.

​

아래 링크를 클릭하시면 Stanchion(Canopy 캐노피)와 Sunshade Cover가 함께 설치되어 공급 된 LCP(LOP) 판넬 내용을 확인 하실 수 있습니다.





방폭 LOP 공급 - 롯데 LINE PJT





· 바닥 설치는 필요한 면적이 확보되어야 합니다. 진동, 충격에 대한 설치 안정성은 높으나 방수, 방진 기능을 잘 고려해야 합니다.

​

​

방폭 박스 및 방폭 제품을 선정함에 있어서 기본적이면서도 필수적인 사항들을 확인함으로써 전체 시스템의 안전성과 효율성을 보장하는데 필요한 조건을 충족할 수 있습니다. 방폭 인증 기준, 환경 조건, 설치 용이성 등을 종합적으로 고려하여 안전성을 극대화하고 신뢰 할 수 있는 운영체계를 설계할 수 있겠습니다.

​

​

​
