방폭 HMI를 고를때 기본적으로 이것은 꼭 확인 바랍니다. (HMI 선정 방법)

HMI는 Human-Machine Interface의 약자로 사람과 기계가 소통하는 장치 또는 시스템으로, 보통은 화면을 통해 기계나 시스템의 상태를 확인하고 조작하는 도구입니다.

예를 들어, 공장이나 발전소에서 기계나 장비를 제어하고 모니터링하는 데 사용되는 Touch Screen이나 컴퓨터 화면 등이 HMI에 해당합니다.

방폭 HMI는 "폭발 위험이 있는 환경"에서도 안전하게 사용할 수 있도록 특별히 설계된 HMI입니다. 이런 환경은 가연성 가스나 먼지 등이 존재하여, 작은 스파크나 열에도 폭발 위험이 있는 곳을 의미합니다. 석유화학 공장, 광산, 화학 물질을 다루는 공장 등에서 이러한 HMI가 필요할 수 있습니다.

​

방폭 HMI를 선정할 때 기본적으로 확인 해야 할 사항들을 정리하였습니다.

기본 사항들이 우선 확인되면 보다 빠르게 제품 선정 및 견적 확인이 가능합니다.

​

견적 문의 : 에스앤제이 글로벌

- Tel : 070-8809-8332

- Email : snjglobal1@gmail.com

​

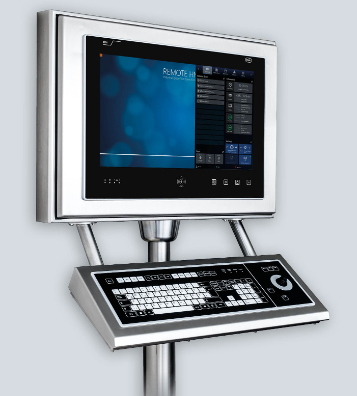

ORCA THIN CLIENT HMI - R.STAHL





▶방폭 등급은 무엇인가요 ?

Zone, Class, Division... 등 확인이 필요합니다.

​

▶필요한 인증은 무엇인가요 ?

ATEX, IECEX, NEC, UL, CEC, EAC, INMETRO, CNEX, DNV/GL, LR, ABS...

​

▶설치 위치가 어디인가요 ?

Outdoors, Indoors

​

▶Display Size는 몇 인치(inch)가 필요한가요 ?

7", 10", 12", 15", 19", 21.5", 22", 24"...

​

▶HMI에서 지원하는 기술 중에 특별히 요구되는 기술이 있나요 ?

- Panel PC Technology

- Thin Client Technology

- KVM Technology

- Operator Interface Technology

기술(Technology)	개념	장점	단점
Panel PC	PC 기능이 결합된 독립적인 Panel 컴퓨터	독립적 운영, 직관적인 터치스크린 인터페이스, 높은 성능	비용이 높고 발열 문제가 있을 수 있음, 수리/업그레이드 어려움
Thin Client	서버에서 애플리케이션을 실행하고, 클라이언트는 화면 출력 및 입력만 담당	저렴한 비용, 중앙 집중식 관리, 확장성 뛰어남	서버 의존성, 성능 한계, 네트워크 의존성
KVM (Keyboard, Video, Mouse)	하나의 키보드, 마우스, 모니터로 여러 대의 시스템을 제어	다중 시스템 제어 가능, 유연성, 중앙 집중화	복잡한 설치, 비용 증가, 전력 소모가 많을 수 있음
Operator Interface	사용자와 시스템 간의 상호작용을 위한 인터페이스	사용자 친화적, 실시간 모니터링과 제어, 빠른 의사결정 가능	고급 분석 및 처리에 제한, 사용자 오류 가능성 [출처] 방폭 HMI를 고를때 기본적으로 이것은 꼭 확인 바랍니다. (HMI 선정 방법)|작성자 SNJ GLOBAL



▶Ethernet 사양 ?

- 1x copper Ethernet 10/100Base-TX

- 1x FO Ethernet Multi-mode 1000Base-SX and 1x copper Ethernet 10/100/1000Base-TX

- 1x FO Ethernet Single mode1000Base-LX and 1x copper Ethernet 10/100/1000Base-TX

​

▶Touch가 필요한가요 ?

- No touch

- Analogue resistive polyester foil (폴리에스테르 필름형 저항성 터치 - 가볍고 저렴, 스크래치 민감, 터치 정확도 다소 낮음)

- Analogue resistive glass touch (유리형 저항성 터치 - 내구성 좋고, 터치 정확도 좋음, 무겁고 비쌈)

​

▶Power Supply (파워) ?

- 24 VDC

- 100~240 VAC

​

▶Front Design (전면부 설계) ?

- Panel mount with aluminum front plate

- Panel mount with stainless steel front plate

​

▶박스(Enclosure) 타입 및 재질 ?

- Cleanroom enclosure with front door (CFRP), SS304

​

▶Keyboard가 필요한가요 ? (layout?, 박스 내장?)

- No Keyboard and no pointing device

- KB2 keyboard, layout DE

- KB2 keyboard, layout US

- KB2 keyboard, layout FR

​

▶Integrated pointing device (내장형 포인팅 장비)가 필요한가요 ?

- No integrated pointing device

- Trackball 50 mm

- Touch Pad

- Joystick

​

▶특별하게 요구되는 사양이 있나요 ?

- Vibration / Shock Resistance (진동/충격 저항성)

- Resistance to corrosive gases (부식성 가스에 대한 저항성)

- Saltwater Resistance (염수 저항성)

- Resistance against solvents (용제에 대한 저항성)

- GMP compliance (GMP(Good Manufacturing Practice) 준수)

- Cleanroom suitability (클린품 적합성)

​

▶Further options 1 (옵션 사항) :

Pressurised system type Y (Y-Purged), inclusive power supply- and alarm barrier

​

​

다음 시간에는 위에서 언급한 기술(Technology) 별 제품 세부 스펙에 대해서 정리하겠습니다.
