방폭 설비를 처음 접하는 현장 엔지니어나 구매 담당자분들이 가장 많이 하는 질문이 있습니다.
“이 설비는 Ex d(내압)로 해야 하나요?”
“아니면 Ex e(안전증)로 충분한가요?”
“Ex i(본질안전)로 가면 안 되나요?”
특히 이미 방폭 견적이 나온 상태라면, 이 질문은 더 조심스러워집니다.
왜냐하면 많은 경우, 방폭 구조는 스펙(Spec)에 의해 ‘이미 정해진 것’처럼 전달되기 때문입니다.
하지만 결론부터 말씀드리면, Ex d, Ex e, Ex i 같은 방폭 구조는 처음부터 운명처럼 정해져 있는 것이 아닙니다.
이 글에서는 ‘진짜 방폭 설계의 결정 과정’과 그 속에 숨겨진 비용 절감 포인트를 명확히 정리해 드립니다.

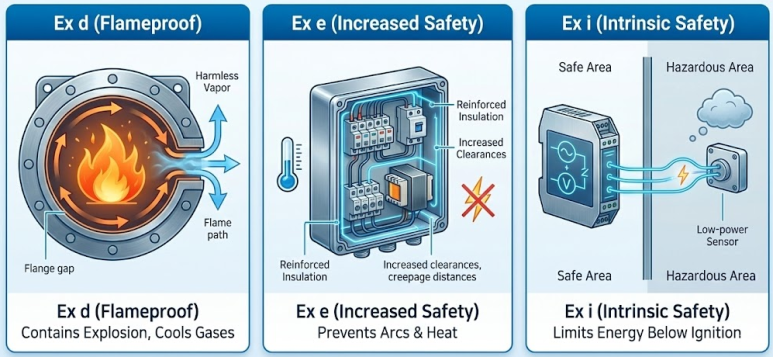

방폭 구조 개념 - Ex d(내압), Ex e(안전증), Ex i(본질 안전)
1. 방폭 구조는 “제품”이 아니라 “설계 결과”입니다.
많은 분들이 방폭을 단순하게 생각합니다. "위험구역이니까 제일 튼튼해 보이는 Ex d 박스를 쓰면 되겠지"라고 말이죠.
하지만 Ex d, Ex e, Ex i는 제품의 종류가 아닙니다. 모두 방폭 ‘구조(Type of Protection)’이며, 이는 다양한 조건이 검토된 후 도출되는 설계의 최종 결과물입니다.
[방폭 구조 결정 공식]
방폭 구조 =
위험 장소 조건 + 신호 특성(전력/신호) + 설치 방식 + 유지보수 전략 → 이 조합의 최적 결과물
2. 그렇다면 누가 방폭 구조를 정할까? (4가지 주체)
방폭 구조는 한 사람이 독단적으로 정하지 않습니다. 방폭 구조는 아래 주체들이 단계적으로 관여하면서 결정됩니다.
① 발주처(Owner) : 위험의 범위를 정합니다.
▶역할 : 위험지역 구분도(HAC)를 통해 Zone 1인지 2인지, 가스 등급(IIA, IIB, IIC)은 무엇인지 정합니다. 하지만 Ex d로 할지 Ex i로 할지는 아직 정해지지 않습니다.
② EPC / 설계사(Engineering) : 구조의 갈림길을 선택합니다. 여기서부터 진짜 방폭 구조 검토가 시작됩니다.
▶핵심 질문 : “이 신호를 에너지를 낮춰서 안전하게 가져갈 수 있을까(Ex i)? 아니면 물리적으로 밀폐하는 게 나을까(Ex d)?” ☞ 이 판단 지점에서 공사비와 유지보수 효율이 결정적으로 갈립니다.
③ 시스템 벤더(Automation) : 기술과 관행 사이에서 줄타기
▶현실 : Remote I/O나 Isolator를 쓰면 효율적인 Ex i 구성이 가능한데, 기존 관행이나 설계 편의성 때문에 무거운 Ex d JB로 굳어지는 경우가 가장 많이 발생하는 단계입니다.
④ 인증 기준(IECEx / ATEX / KCs) : 인증 기준은 구조를 정해주지 않습니다. 인증은 단지 "당신이 선택한 방폭 구조가 기준에 적합한가?”를 사후 검증할 뿐입니다.

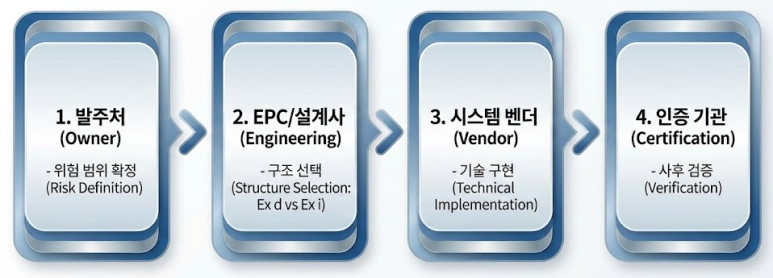

방폭 구조 결정 주체들의 흐름도
3. 실제 현장 설계 흐름 5단계
그렇다면 실무 설계에서는 어떤 순서로 결정될까요? 이 흐름을 알아야 비용을 줄일 타이밍을 잡을 수 있습니다.
(1단계)
Zone, Gas Group, T-Class 확정 공정 위험성 평가의 결과입니다. 아직 Ex 방식은 나오지 않습니다.
(2단계)
전기 신호의 성격 분석 (가장 중요) 그다음 질문은 이것입니다.
"이 회로는 강한 전력(Power) 회로인가? 미세한 제어·신호(Signal) 회로인가?"
"단순 ON/OFF(DI/DO)인가, 아날로그 계장 신호(4–20mA)인가?"
이 단계에서 처음으로 Ex i(본질안전) 가능성이 검토됩니다. 아날로그 4-20mA 신호나 저전력 센서류는 Ex i로 구성했을 때 가장 효율적이기 때문입니다. 하지만 많은 현장에서 이 기술적 검토를 건너뛰고 습관적으로 “Ex d JB 필요합니다”로 넘어갑니다.
(3단계)
점화 에너지 관점의 판단 핵심 판단 포인트는 단순합니다. “이 회로의 에너지를 점화 한계 이하로 제한할 수 있는가?”
▶ 가능하다면 (YES) : Ex i (본질안전) 구조 우선 검토
▶ 불가능하다면 (NO) : Ex d (내압) 또는 Ex e (안전증) 검토
이 판단은 카탈로그나 견적서가 아니라 설계자의 해석과 기술력에서 나옵니다.

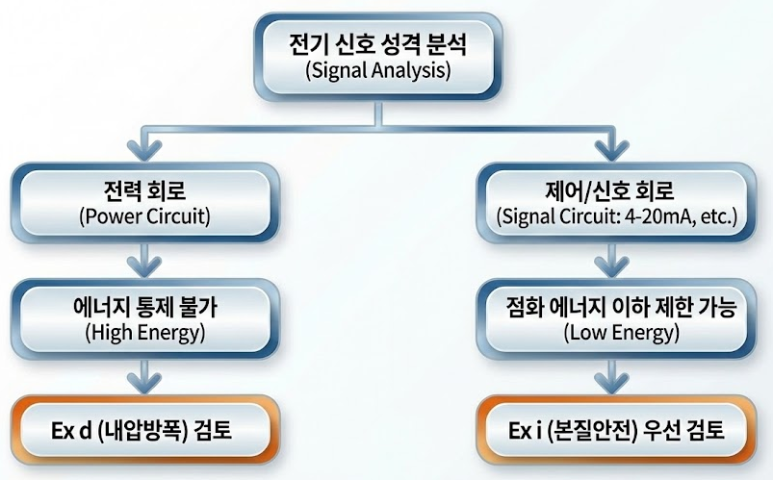

신호 특성(전력 vs 신호)에 따른 Ex d / Ex i 선택 로직 트리
(4단계)
유지보수·운영 조건 반영
▶ 통전 상태에서 작업이 필요한가? (Hot Work)
▶ 점검·확장이 잦은가? 이 조건에 따라 '밀폐 중심의 Ex d'냐, '관리 편의성의 Ex i'냐가 좁혀집니다.
(5단계)
비용·납기·검사 리스크 반영 (최종 결정) 마지막으로 각 방식의 현실적인 장단점을 고려해 최종 결정합니다.
4. Ex d가 항상 최선일까? (현실적인 문제점)
설계 검토 없이 선택한 Ex d는 다음과 같은 심각한 비효율을 초래합니다.
▶ 무거운 하우징 : 설치 인건비 증가
▶ 케이블 글랜드 수량 폭증 : 자재비 상승 및 누수 포인트 증가
▶ JB 수량 폭증 : 현장 공간 낭비
▶ 어려운 유지보수 : 뚜껑을 열 때마다 전원을 차단해야 함 (생산성 저하)
반면, 조건이 맞을 때 구조를 변경하면 : Ex i + Safety Barrier 혹은 Ex i + Remote I/O 구조가 훨씬 합리적일 수 있습니다. 특히 4-20mA 계장 신호가 주를 이루는 요즘 플랜트 환경에서는 더욱 그렇습니다.

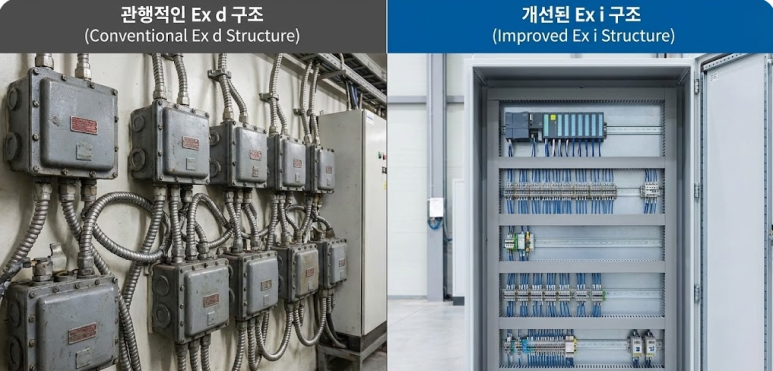

관행적인 Ex d 현장 vs 개선된 Ex i 현장 비교
5. 결론: 방폭은 '제품'이 아니라 '설계 판단'입니다.
많은 프로젝트에서 견적이 다 나온 뒤에야 "비용을 줄일 방법이 없냐"고 묻습니다. 하지만 그때는 늦습니다.
진짜 비용 절감은 설계 초기 단계에서 “이 설비에는 Ex d가 맞을까, 아니면 Ex i로 갈 수 있을까?”라는 질문을 던지는 것에서 시작합니다.
Ex d, Ex e, Ex i는 규정도, 발주처도, 제품도 아니라 ‘방폭 설계 판단’이 정합니다.
SNJ GLOBAL은 단순히 제품을 납품하는 것이 아니라, 이 설계 판단 단계에서 가장 효율적인 구조를 제안하는 파트너입니다.
구조적 비효율의 정점이죠.
“그렇다면 왜 방폭 현장에는 Junction Box(JB)가 이렇게 많이 들어갈까?”
다음 글에서는 현장에 깔린 수백 개의 방폭 JB 수량을 획기적으로 줄이는 현실적인 설계 최적화 방법을 정리해보겠습니다.
