방폭 Junction Box(JB)는 왜 이렇게 많이 들어갈까요?
JB의 역할과 설계에서 자주 생기는 착각들이 있습니다.
많은 분들이 방폭 JB 수량이 많아지는 이유를 시공 문제나 현장 여건 때문이라고 생각합니다.
하지만 실제로는 방폭 구조(Ex d, Ex e, Ex i)가 어떻게 결정되었는지에서 이미 대부분 방향이 정해집니다.
👉 방폭 구조는 누가, 어떤 기준으로 결정하는지에 대한 내용은 이전글에서 먼저 정리했습니다.(아래 링크)
🔗 [Ex d, Ex e, Ex i는 누가 정할까? — 방폭 구조가 결정되는 실제 설계 과정]
2. Ex d, Ex e, Ex i는 누가 정할까? — 방폭 구조가 결정되는 실제 설계 과정
방폭 설비를 처음 접하는 현장 엔지니어나 구매 담당자분들이 가장 많이 하는 질문이 있습니다. “이 설비...
blog.naver.com
“이 박스들… 꼭 이렇게 많이 필요한가요?”
방폭 프로젝트 견적을 처음 받아본 고객분들이 가장 많이 하시는 말입니다.
정션박스가 왜 이렇게 많은지,
이 박스들은 그냥 전선 연결하는 박사가 아닌지,
수량을 좀 줄이면 비용이 많이 내려가지 않는지.. 등을 생각하게 됩니다.
구매팀, 시공사, 설비팀 모두 같은 의문을 가집니다.
하지만 이상하게도 도면은 항상 비슷하고, JB 수량은 줄어들지 않습니다.
결론부터 말씀드리면,
JB가 많은 이유는 ‘현장이 복잡해서’가 아니라 설계 과정에서 생기는 착각 때문인 경우가 대부분입니다.
방폭 정션박스(JB)는 단순한 연결 박스가 아닙니다.
일반 비방폭 구역에서의 JB는 비교적 단순합니다.
하지만 방폭 구역(Hazardous Area)에서는 전혀 다릅니다.
▶ Ex d, Ex e 등 방폭 구조 인증 제품
▶ 케이블 글랜드(cable gland) 포함한 부속 자재 증가
▶ 설치 시 정해진 토크, 체결 방식, 시공 규정
▶ 점검·유지보수 시 작업 시간 증가
즉, JB 하나가 늘어날 때마다 제품 비용 + 시공 비용 + 향후 유지보수 부담이 함께 늘어납니다.
그런데도 왜 JB는 계속 늘어날까요?
JB가 늘어나는 가장 흔한 설계 패턴 - 현장에서 가장 많이 보는 구조는 이렇습니다.
▶ 계기 1개 → JB 1개
▶ 계기 몇 개 묶음 → 또 다른 JB
▶ JB → 다시 메인 JB → 제어반
이른바 Point-to-Point(1:1) 결선 중심 설계입니다.
이 방식이 선택되는 이유는 단순합니다.
가장 익숙한 방식이고, 검증된 방식이고, 문제가 생겨도 책임에서 자유로운 방식이기 때문입니다.
하지만 결과는 어떨까요?
▶ Ex d JB 수량 증가
▶ 케이블 물량 증가
▶ 트레이·배관 복잡도 상승
▶ 시공 난이도 및 공사 기간 증가
▶ 유지보수 시 작업 부담 폭증

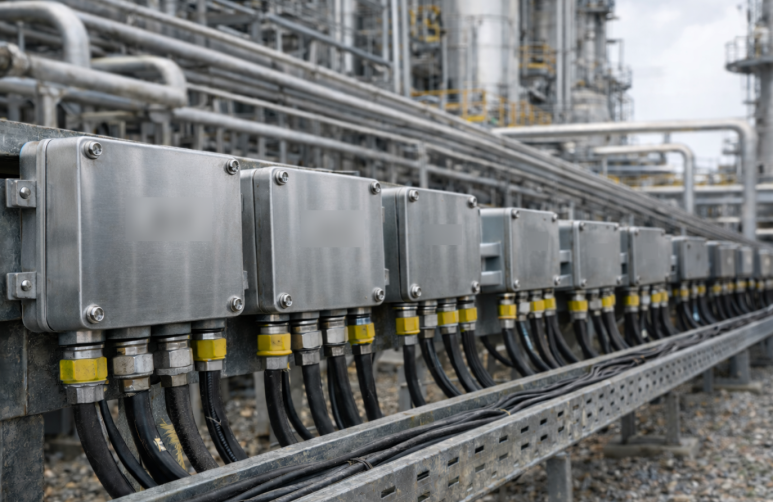

현장에 설치된 방폭 정션 박스 (Explosion Proof Junction Box)
많은 JB는 안전을 강화한 결과가 아닐 수도 있습니다.
여기서 중요한 오해가 하나 있습니다.
→ '안전을 위해 JB를 많이 사용한 것이다.'
실제로는 ‘안전’보다는 ‘책임 회피’가 누적된 결과인 경우가 많습니다.
설계자는 문제 생길까 봐 JB 추가 → 시공사는 도면대로 JB 설치 → 구매팀은 도면에 있으니 JB 구매
이 과정에서 누구도 틀리지 않았지만, 결과적으로는 JB만 계속 늘어난 구조가 만들어집니다.
이 글은 포인트는 JB를 무조건 줄이자는 것이 아니고, 왜 이렇게 많아졌는지를 이해하자는 것입니다.
JB를 줄이는 것이 목적이 아닙니다. 왜 필요했는지를 구분하는 것이 핵심입니다.
모든 JB가 불필요한 것은 아닙니다.
▶ 현장 환경상 반드시 필요한 JB
▶ 유지보수를 위해 분기점이 필요한 JB
▶ 방폭 구역 특성상 불가피한 JB .. 등 이런 경우는 분명 존재합니다.
문제는 모든 신호를 무조건 JB로 처리하는 관행입니다.
JB가 많아진 원인을 이해하지 못하면 다음 단계에서 나오는 개념들 → Safety Barrier, Ex i, Remote I/O
이런 제품들은 모두 뜬구름 이야기로 들릴 수밖에 없습니다.
그래서 JB가 많아진 이유를 이해하는 것이 무엇보다 중요합니다.
'우리 현장 JB가 많은 이유가 이거였구나~!'
이 인식이 생겨야만 다음 질문이 자연스럽게 이어집니다.
▶ 이 신호를 다른 방식으로 처리할 수는 없을까?
▶ Safety Barrier는 왜 필요한 걸까?
▶ Ex i 구조는 언제 의미가 있을까?
이 질문들이 바로 다음 글의 출발점입니다.
정리하며,
▶ 방폭 정션박스(JB)는 단순 부품이 아니다.
▶ JB 수량 증가는 현장 크기 문제가 아니라 설계 구조 문제일 수 있다.
▶ 안전이라는 이름으로 관행이 반복되면 비용은 누적된다.
▶ 중요한 것은 줄이느냐가 아니라, 왜 필요했는지를 구분하는 것.
다음 글에서는,
'Safety Barrier와 Isolator는 왜 방폭 견적에서 자주 빠지는가?' 라는 질문을 통해, Ex i 설계의 핵심 장비를 현장 눈높이에서 풀어보겠습니다.
방폭 정션박스, 도면, 견적 관련해 “이게 맞는지” 고민되신다면, 제품 이전에 구조부터 함께 보겠습니다.
늘 함께 고민하고, 함께 해결하는 에스앤제이 글로벌이 되겠습니다.
* 이 글은 방폭 구조 검토부터 최적의 제품 공급까지, SNJ GLOBAL의 실제 현장 경험을 바탕으로 작성되었습니다. 단순 견적 문의가 아닌, 공정의 안전과 비용 절감을 동시에 고민하는 파트너가 필요하시다면 언제든 연락 주시기바랍니다.
