5. 안전증 방폭 Ex e 의 개념

안녕하세요, 에스앤제이 글로벌 입니다.

​

자, 오늘은 방폭 구조 중 가장 많이 사용되는 개념 중 하나인,

안전증 방폭 - Ex e 의 개념 및 원리에 대해서 알아 보겠습니다.

​

안전증 방폭 (Ex e) 이란 무엇인가 ?

전기 장치의 내부 및 외부에서, 일반적인 작동 시에는 발생하지 않는 과도한 온도, 아크(arc), 스파크(spark)의 발생을 방지하기 위해 전기,기계,온도적으로 안전도를 높이는 방폭 구조 입니다.

주로 정션 박스나 터미널 박스, 전동기 파트, 조명 등 장착 시 적용 됩니다.

Junction Box 라고 하면 거의 대부분 Ex e 방폭 등급의 제품을 적용하게 됩니다.

​

안전증 방폭이 적용되기 위해 필요한 기본 사항으로는,



- 먼지나 물의 유입을 방지 할 수 있어야 하고 (IP54 이상),

- 7J 이상의 충격 강도에 버틸 수 있어야 하고,

- 온도가 제한 되어야 하고,

- 케이블을 연결(wiring) 하였을때 느슨하게 풀리는 것을 방지 할 수 있어야 하고,

- 설치 부분 간에 일정 간격 및 공간이 있어야 합니다.

​

안전증 방폭(Ex e) 용 Junction Box의 재질은 통상적으로 3가지로 사용 됩니다.

- Stainless Steel

- GRP(Polyester resin, Glass fibre reinforced) : 유리강화 열경화성 플라스틱

- Alumimum

보통 가격은 SUS > GRP > Al 순 입니다.

​

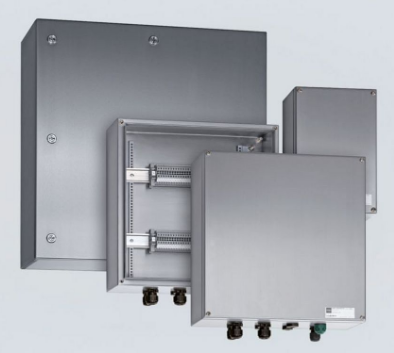

아래 제품은 Ex e Stainless Steel Junction Box 입니다.

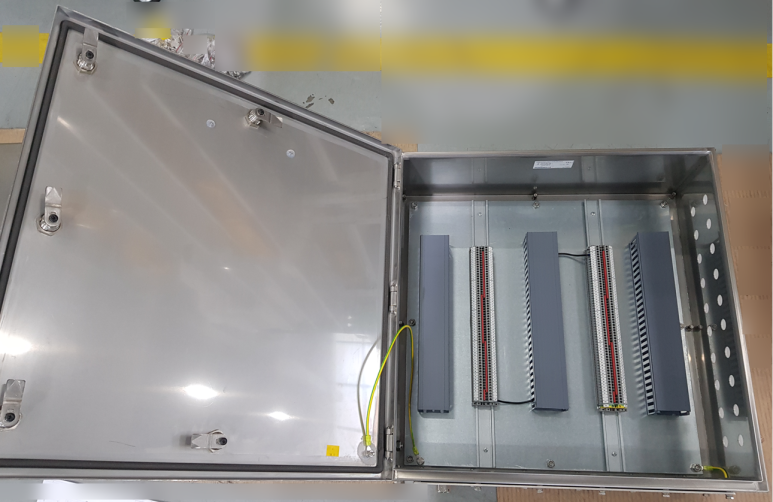

위 사진에 보시는 것 처럼, 박스(Enclosure) 내부에 공식적으로 인증된 부품만 조립이 가능합니다.

일반적으로 전기적 부품 - Terminal Block, Earth 관련 부품만 포함 될 수 있습니다.

특히 정션 박스의 발열성, 전기적 저항 등이 폭발 방지를 위해 필수로 고려되어야 하는데, 이는 인증된 Terminal Block, Terminal Block의 수량, 배열, 간격, Cable 연결성, 연결 강도 등 여러가지 Factor들을 조율 함으로써 Safety를 유지 할 수 있게 됩니다. 이 조율은 인증 주체인 제조자(공장)이고, 제조자는 certified component를 사용하고 배열 함으로써 안전하다는 것을 방폭 인증서로 받게 됩니다.

즉, Ex e 안전증 방폭은 어느 한도 내 까지로 에너지를 제한 하는 개념이므로, 이 모든 것을 연구개발하여 폭발이 일어나지 않도록 개발된 것이 방폭 Ex e 안전증 방폭 정션 박스 인것 입니다.

따라서, 비인증 Sensor, Transformer 등을 임의로 박스 내에 설치 및 조립이 불가능하고, 조립한다고 하더라도 인증제품으로 인증 받을 수 없습니다. 추후 폭발 및 화재가 발생하게되면 비인증 부품을 설치한 주체가 책임소재가 될 수 있습니다. 필히 주의가 필요한 포인트 입니다.

제조사(공급자)에서 제공한 승인도면 대로 현장에 설치/공급되면 큰 문제는 없습니다. 비공식적인 부분들이 추후 문제를 일으키는 요인으로 작용 할 수 있습니다.

​

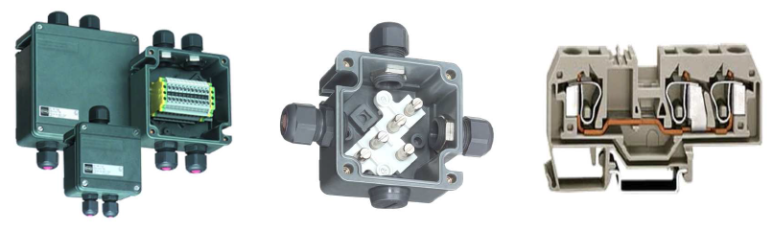

GRP 재질 Box의 Junction Box 입니다. 오른쪽은 내부에 조립되는 Terminal Block 형상 입니다.

​

​

​

안전증 방폭 Junction Box의 방폭 등급 표기 형식 및 의미 입니다.

​

IECEX 표기 : Ex eb IIC Gb

- Ex eb : 안전증 방폭 & Zone1

- IIC : Gas group - Hydrogen, Acetylene 가능

- Gb : Gas group & Zone1

​

ATEX 표기 : II 2 G Ex eb IIC Gb

- II : 지상 산업용 Gas

- 2 : Category 2 (Gas, Zone1)

- Ex eb : 안전증 방폭

- Gb : Gas, Zone1

​

​
