6. 본질 안전 방폭 Ex i 의 개념

안녕하세요, 에스앤제이 글로벌 입니다.

​

오늘은 Ex i 본질 안전(Intrinsic Safety) 방폭의 개념에 대해서 알아 보겠습니다.

​

​

위 그림에서 보시는 것처럼,

폭발 환경에 노출 된 전기기구 내의 전기에너지, 전기스파크, 열 등을 점화에너지 이하의 수준으로 제한하는 것을 기반으로 하는 방폭 구조 입니다.

풀어서 설명하면, 위험 구역에 설치된 전기 장비에는 본질적으로 안전한 회로만 있어야 합니다. 즉 고정된 조건에서 어떠한 스파크나 열도 폭발을 일으킬 수 없을때, 회로가 본질적으로 안전하다고 할 수 있습니다.(Intrinsically Safe)

한마디로 전기기기내로 들어오는 에너지가 약해서 폭발이 일어날 수 없는 환경 인 것 입니다.

​

보통 회로(circuit)는 장치(consumer), 전원(source), 연결 케이블로 구성 되고, 전체 회로가 본질적으로 안전해야 합니다.

​

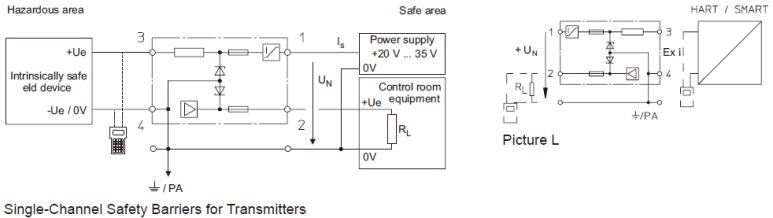

이런 본질 안전(I.S.) 회로를 구성하기 위해서는 다음과 같이 안전 지역에 Barrier (베리어)를 회로에 설치 해야 합니다. (위 제품 케이블 연결 그림과 연동하여 이해 하시면 좋을 것 같습니다.)





- 병렬로 연결된 역방향 제너 다이오드가 전압의 레벨을 제한하고,

- 저항은 전류의 레벨을 제한하고,

- 퓨즈는 연속 전압 및 비정상 전압을 차단 합니다.

이런 원리로 점화에너지를 최소화 함으로써 본질 안전 방폭 구조가 완성 되는 것 입니다.

​

아래 제품은 R.STAHL 사의 Barrier 제품 입니다.(9001 series)







​



본질 안전 방폭 구조의 방폭 등급 표기 입니다.

- ATEX : (Ex) II 3 (1) G Ex nA [ia Ga] IIC/IIB T4 Gc

- IECEX : Ex nA [ia Ga] IIC/IIB T4 Gc

​

​

본질 안전 Ex i 방폭이 적용 되는 제품들 입니다.

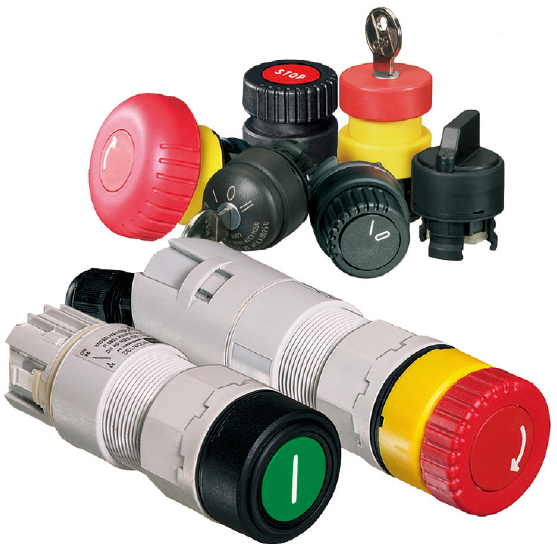

Switch

​

Junction Box

​

이 밖에,

Thermo Couple

Photo Cell

RTD

Connector (Minicon)

Indicator

Trasmitter...

등이 본질안전방폭 제품(Ex i) 으로 사용되고 있습니다.

​
